Сечение провода по диаметру: как узнать и не ошибиться

Сечение провода по диаметру можно определить расчётом, но измерять нужно именно токопроводящую жилу, а не кабель вместе с изоляцией. Для одной круглой жилы используют формулу площади круга: диаметр умножают сам на себя, на число π и делят на четыре. Если провод многожильный, считают площадь одной проволоки и умножают на их количество. Полученное значение помогает понять размер жилы, но само по себе не говорит, какую нагрузку безопасно подключать: важны материал, способ прокладки, температура и защита линии.

Перед измерением отключают участок, проверяют отсутствие напряжения исправным индикатором или мультиметром и не вскрывают щит без опыта. Для скрытой проводки, старого алюминия и линии с повторным срабатыванием автомата безопаснее передать задачу электрику.

Начинать стоит с того, что именно известно. Если на изоляции есть маркировка, сначала читают её и сверяют с фактическим количеством жил. Если маркировки нет, определяют материал проводника, снимают небольшой участок оболочки только на обесточенном отрезке и измеряют жилу. Когда провод нельзя освободить от изоляции, диаметр по внешней стороне кабеля не используют для расчёта: он включает оболочку, заполнение и несколько жил.

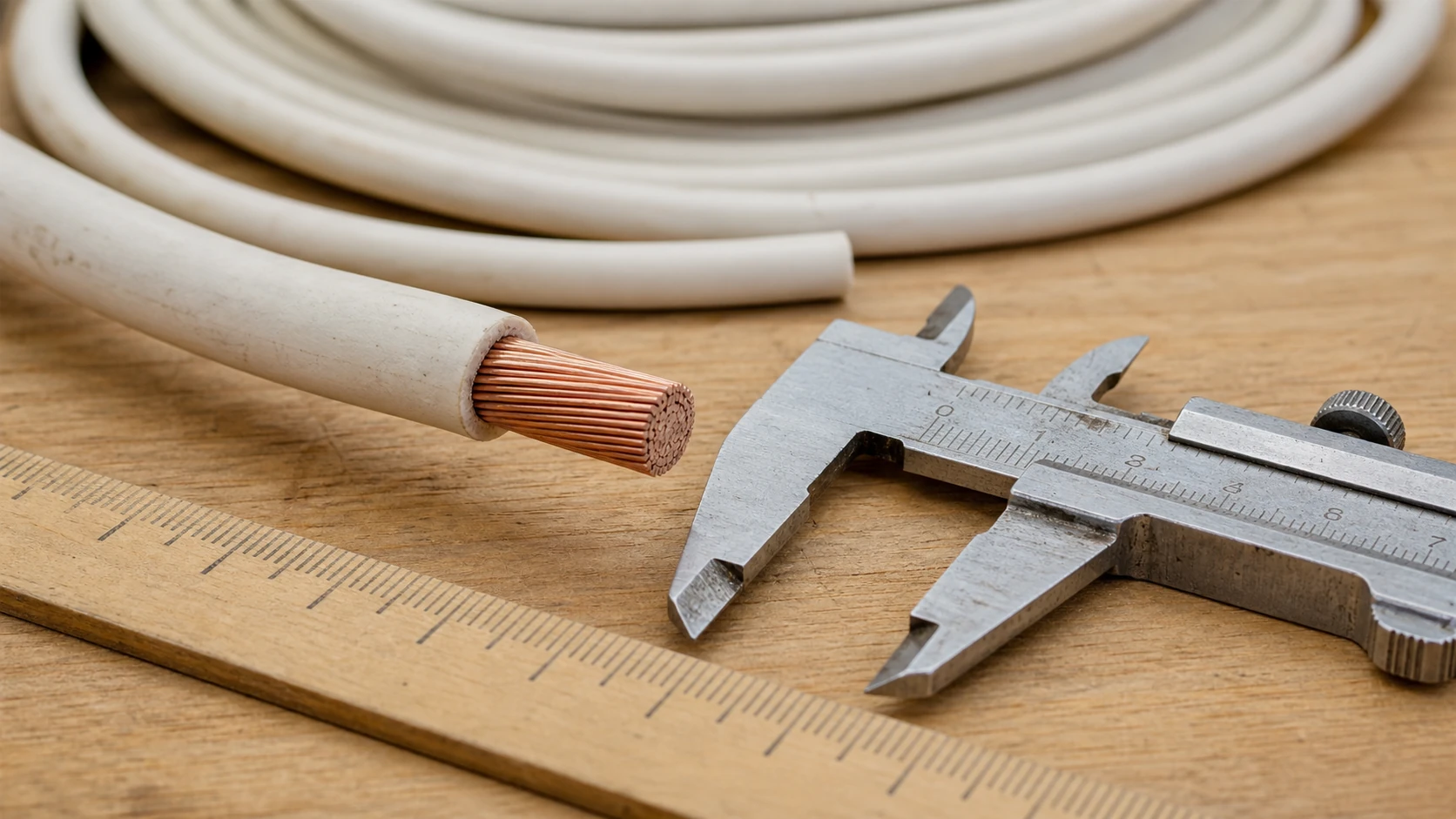

Если провод одножильный, измеряют диаметр металлической части штангенциркулем в двух взаимно перпендикулярных направлениях. Разные значения указывают на овальность, вмятину или неточный захват. Для многожильного кабеля отдельную тонкую проволоку измеряют после аккуратного отделения, а результат проверяют по числу проволок и их одинаковому диаметру.

Нагрев изоляции, запах пластика, потемнение жилы, оплавленная клемма или частое отключение автомата важнее самого расчётного числа. В таком случае задача уже не сводится к тому, как узнать сечение кабеля по диаметру. Сначала ищут причину перегрева: слабый контакт, перегрузку, неподходящую защиту, повреждение изоляции или ошибку соединения.

Если провод нужен для замены короткого открытого участка, сравнивают материал и сечение старой линии с новой, подбирают совместимые клеммы и восстанавливают защиту. При прокладке новой линии сечение выбирают от расчётной нагрузки, длины, способа укладки и автоматического выключателя, а не по принципу «поставлю самый толстый кабель». Слишком большой провод тоже требует подходящих клемм, радиуса изгиба и места в щите.

Формула для определения сечения жилы полезна как проверка маркировки. Она не заменяет расчёт кабеля для розеточной группы, электроплиты, насоса или протяжённой линии. Особое внимание нужно уделить алюминию: его нельзя бездумно соединять с медью обычной скруткой.

Уточните, где находится участок, сколько жил в кабеле, есть ли напряжение, из какого металла выполнена жила и что от неё питается. Нельзя измерять диаметр по наружной оболочке и затем переносить результат на отдельную жилу. Нельзя подбирать автомат только по сечению без оценки всей линии.

После проверки должно быть понятно, какая именно жила измерена, каким способом получено значение и совпадает ли оно с маркировкой. Если расчёт сильно расходится с надписью на кабеле, проверяют единицы измерения, форму жилы и наличие нескольких тонких проволок. Не округляют небольшой результат вверх до «похожего стандартного» сечения без проверки производителя.

Распространённая ошибка — измерить кабель в изоляции, подставить этот диаметр в формулу площади и получить завышенное значение. Другая ошибка — по найденному сечению сразу разрешить подключение мощного прибора. Сечение отвечает только на вопрос о размере проводника, а не обо всех условиях эксплуатации.

Электрик нужен при работе в щите, с вводным кабелем, скрытой проводкой, алюминиевыми соединениями, повреждённой изоляцией и повторным нагревом. Мастеру передают фото маркировки, место линии, список потребителей, тип автомата и результат измерения. Не следует проводить эксперимент под напряжением, временно увеличивать номинал автомата или обходить защиту.

Хороший запрос содержит объект, цель и способ проверки: «нужно определить сечение медной многожильной жилы для существующей линии, маркировка не читается, участок обесточен». Такая формулировка полезнее, чем короткое «сечение провода и его диаметр», потому что сразу отделяет измерение от последующего расчёта нагрузки.

Нужно указать, измеряется одна жила или весь кабель, круглая она или секторная, одно- или многопроволочная, медная или алюминиевая. Для подбора новой линии добавляют длину, способ прокладки, мощность приборов и тип защиты. Если этих данных нет, результат можно использовать только как ориентир для идентификации провода.

Отключают нужный автомат, исключают ошибочную подачу питания от другого источника и проверяют отсутствие напряжения до касания жилы. Измерительный прибор должен быть исправным и подходить для предполагаемого напряжения. Снятый участок изоляции после диагностики восстанавливают только подходящим способом, а повреждённый провод не оставляют в эксплуатации.

Если провод проходит в стене, находится во влажном помещении, питает нагреватель, насос или станок, либо уже есть следы перегрева, одной формулы недостаточно. Остановитесь и передайте данные специалисту. Безопасный результат — это не только найденное число, но и линия, которая соответствует нагрузке, соединениям и защитным устройствам.
