Компрессор — это «сердце» любого холодильника. Он создаёт давление в холодильном контуре, перекачивая фреон и поддерживая нужную температуру. Когда устройство выходит из строя, часто виновата именно неисправность компрессора или его электросхемы. Чтобы правильно провести подключение, важно понимать, как устроен компрессор и по какой схеме он работает.
В этой статье разберём:
- устройство и принцип работы компрессора холодильника;
- схему подключения с реле и конденсатором;
- распиновку выводов и проверку обмоток;
- способы запуска компрессора напрямую от сети 220 В;
- типичные ошибки при подключении.
Принцип работы и устройство компрессора холодильника

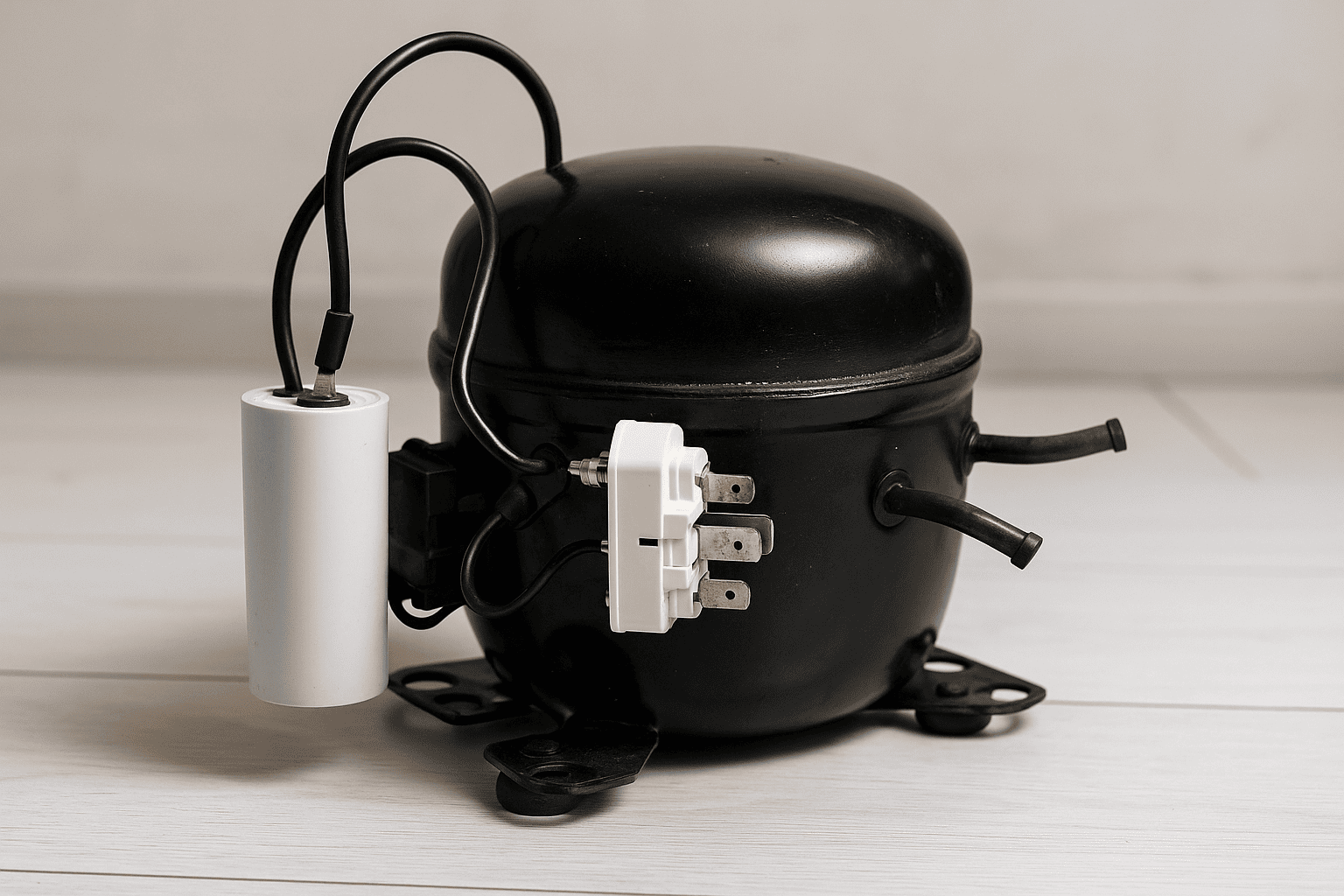

Компрессор холодильника — это герметичный электродвигатель, соединённый с поршневым насосом. Он сжимает газообразный хладагент и подаёт его в конденсатор, где фреон охлаждается и переходит в жидкое состояние.
Главные узлы:
- Электродвигатель (однофазный или двухфазный).
- Пусковое реле — включает пусковую обмотку при старте.
- Конденсатор — создаёт фазовый сдвиг для уверенного запуска.
- Клеммная колодка — три контакта для подключения.
- Трубки высокого и низкого давления.
Устройство компрессора холодильника в разрезе показывает две обмотки: рабочую и пусковую. При запуске реле кратковременно подключает пусковую обмотку, после чего двигатель продолжает вращаться только на рабочей.
Электрическая схема компрессора холодильника
Базовая электрическая схема подключения компрессора холодильника включает три элемента:
- электродвигатель (обмотки),
- пусковое реле,
- пусковой или рабочий конденсатор.
На схемах они обозначаются так:
- C — общая точка (common),
- S — стартовая (start),
- R — рабочая (run).
При подключении к сети 220 В важно не перепутать контакты: неправильная распиновка может привести к перегреву или короткому замыканию.
Распиновка компрессора и определение выводов
У большинства компрессоров три штыря расположены треугольником. Чтобы определить, где какая обмотка, используют мультиметр:
- Измерьте сопротивление между всеми контактами.
- Самое большое сопротивление — между пусковой и рабочей (S-R).
- Наименьшее — между общим и рабочим (C-R).
- Среднее — между общим и пусковым (C-S).
Таким образом:
- общий вывод (C) — общий контакт;
- рабочая обмотка (R) — к сети напрямую;
- пусковая (S) — через реле и конденсатор.
Если на корпусе нет маркировки, можно сделать схему вручную — отметив выводы и прозвонив их тестером.
Подключение компрессора через пусковое реле
Пусковое реле обеспечивает автоматический запуск и защиту двигателя. Когда компрессор включается, ток через рабочую обмотку вызывает срабатывание реле, которое замыкает цепь пусковой обмотки. После выхода на обороты реле отключает пусковую цепь.
Схема подключения пускового реле
- Фаза сети идёт на вход реле.
- Из реле выходит провод к пусковой обмотке.
- Общий контакт компрессора подключается напрямую к нулю.
- Между рабочим и пусковым контактами может стоять конденсатор.
Современные холодильники используют пуско-защитное реле — оно объединяет функции пуска и защиты от перегрева. При перегрузке биметаллическая пластина размыкает цепь и выключает компрессор до остывания.
Подключение компрессора с конденсатором
Конденсатор создаёт фазовый сдвиг между обмотками, повышая крутящий момент двигателя при запуске. Его ёмкость подбирается по типу компрессора — чаще всего от 4 до 20 мкФ.
Как подключить конденсатор к компрессору холодильника:
- Один вывод конденсатора соединяется с пусковой обмоткой (S),
- второй — с рабочей (R).
- Фаза подаётся на рабочую, ноль — на общий (C).
Если установлен пусковой конденсатор, он подключается только на время запуска через реле.
Если рабочий — остаётся в цепи постоянно.
Ошибка при подключении конденсатора может привести к гулу, нагреву или сгоранию обмоток, поэтому важно свериться со схемой конкретной модели (Атлант, Indesit, LG, Samsung и др.).
Подключение компрессора напрямую без реле
Иногда компрессор проверяют отдельно от холодильника — например, при ремонте или замене.
Чтобы подключить компрессор холодильника напрямую к сети 220 В, нужно:
- Определить выводы C, S и R.
- Подключить рабочую обмотку (R) к фазе.
- Общий (C) — к нулю.
- Между S и R подключить пусковой конденсатор (на 10-20 мкФ).
- Кратковременно подать питание (1-2 секунды).
Если компрессор запускается, слышен ровный гул и на выходе появляется давление — он исправен.
Важно: при таком способе реле и защита отсутствуют, поэтому включение должно быть кратковременным и под контролем.
Проверка компрессора мультиметром
Чтобы убедиться, что компрессор рабочий:
- Сопротивление между контактами не должно быть нулевым.
- Между клеммами и корпусом не должно быть пробоя.
- После включения ток не должен превышать номинал (указан на шильдике).
Если двигатель не запускается, но слышен щелчок реле — возможно, сгорела пусковая обмотка или неисправен конденсатор.
При полном отсутствии звуков следует проверить целостность обмоток и подачу питания.
Типовые неисправности и признаки поломки компрессора
Основные симптомы:
- холодильник не включается, но лампочка горит;
- слышен щелчок каждые несколько секунд — реле срабатывает, но двигатель не запускается;
- компрессор греется, но не качает давление;
- сильная вибрация и шум при работе;
- холодильник не морозит.
Причины:
- сгорела пусковая или рабочая обмотка;
- заклинил поршень;
- неисправен конденсатор или пусковое реле;
- пробой изоляции;
- падение напряжения в сети.
Ремонт и замена компрессора требуют разгерметизации контура, поэтому при серьёзных неисправностях лучше обратиться в сервис.
Электросхемы популярных холодильников
Хотя базовый принцип одинаков, схема подключения компрессора холодильника Атлант, Индезит, Бирюса или LG может отличаться расположением реле и типом конденсатора.
В некоторых моделях установлен дополнительный термопредохранитель в цепи питания.
При необходимости можно использовать универсальную схему подключения компрессора бытового холодильника:
Фаза → пусковое реле → пусковая обмотка (S)
Ноль → общий контакт (C)
Конденсатор → между S и R
Рабочая обмотка (R) → напрямую к фазе
Для компрессоров с двумя конденсаторами на 220 В схема немного сложнее: пусковой включается через реле, а рабочий — постоянно.
Как безопасно подключить компрессор от старого холодильника
Компрессор от старого холодильника часто используют как мини-компрессор для накачки шин, аэрографа или покраски.
Чтобы переделка была безопасной:
- Используйте исправный компрессор (без утечек масла).
- Подключите через исправное реле и конденсатор.
- Установите фильтр-осушитель и обратный клапан.
- Не запускайте без охлаждения — при длительной работе корпус сильно нагревается.
Такой агрегат способен создать давление до 6-8 атм, чего достаточно для бытовых задач.
Распространённые ошибки при подключении
- Перепутаны пусковая и рабочая обмотки.
- Неправильно подобран конденсатор по ёмкости.
- Отсутствует заземление.
- Использованы тонкие провода без термостойкой изоляции.
- Компрессор подключён напрямую на длительное время без защиты.
Все эти ошибки сокращают срок службы компрессора и могут привести к короткому замыканию.
Советы по выбору реле и конденсатора
- Реле должно соответствовать пусковому току двигателя. На корпусе компрессора указаны номинальные параметры.
- Конденсатор выбирают с запасом по напряжению не менее 400 В.
- При замене старого реле можно использовать универсальные модели, но подключение выполняется строго по схеме.
Техника безопасности при проверке компрессора
- Всегда проверяйте компрессор только в сухом помещении.
- Используйте автомат или УЗО для защиты от поражения током.
- Не касайтесь корпуса во время включения.
- После работы разряжайте конденсатор — он может сохранять заряд.
- Не вскрывайте герметичный корпус: внутри масло и фреон под давлением.
Заключение
Схема подключения компрессора холодильника — несложная, если понимать назначение каждой обмотки, реле и конденсатора.
Для стандартных бытовых моделей достаточно знать три вывода: общий, пусковой и рабочий.
Подключение через реле и конденсатор обеспечивает безопасный запуск и защиту от перегрева.
Если компрессор не запускается, проверяйте:
- целостность обмоток,
- исправность реле и конденсатора,
- отсутствие короткого замыкания на корпус.
Следуя приведённым схемам и инструкциям, можно самостоятельно проверить и запустить компрессор холодильника, а при необходимости — использовать его как компрессор для мастерской или дачи.
Главное — соблюдать технику безопасности и не подключать устройство напрямую без контроля.
