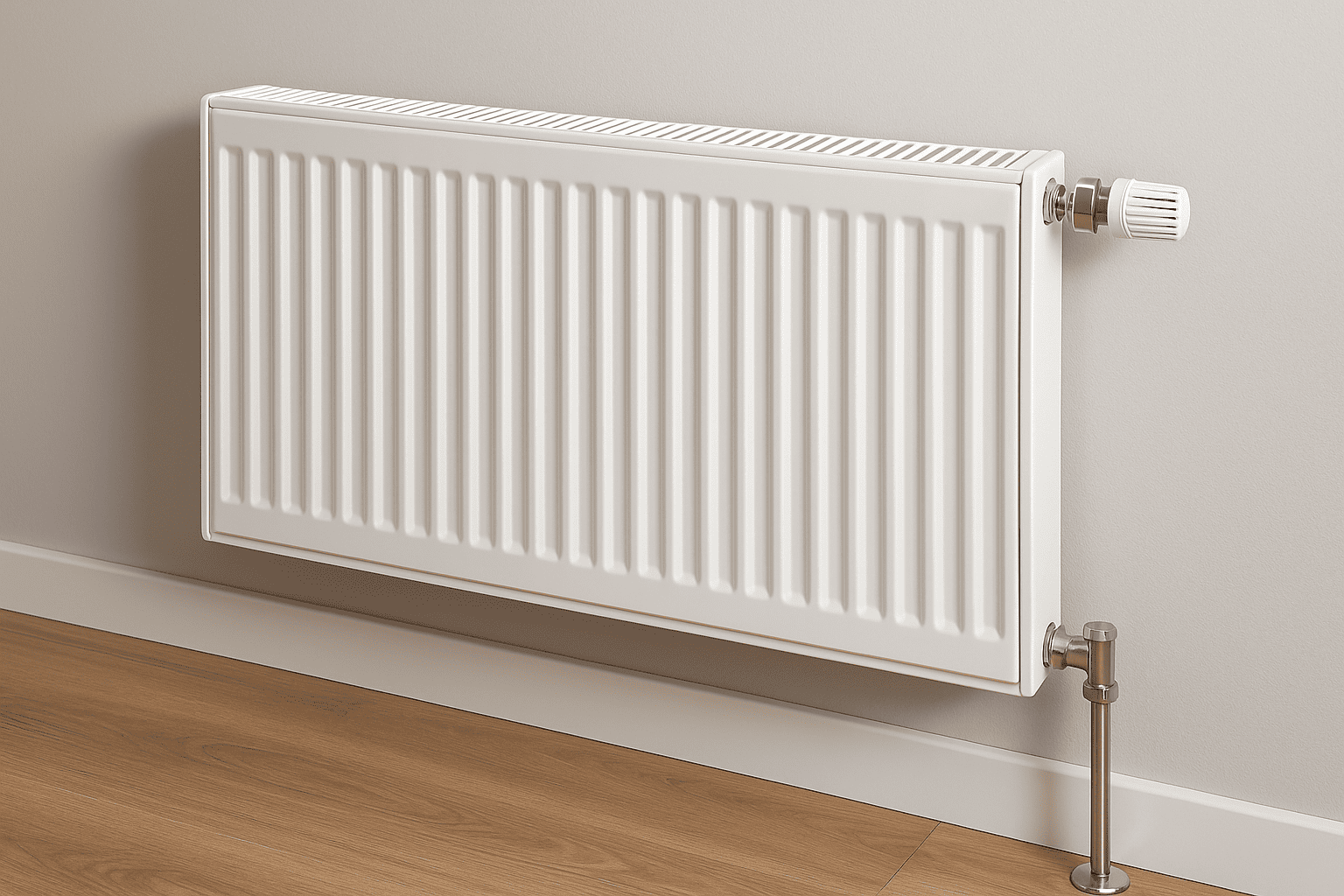

Нижнее подключение радиаторов отопления
Пошагово разбираем, как подключить радиаторы отопления с нижней подводкой. Схемы, узел подключения, монтаж панельных и биметаллических батарей, правила подачи и обратки, советы по установке.
Что такое нижнее подключение и когда его выбирают
Нижнее подключение радиаторов отопления — это способ подсоединения трубопровода, при котором подача и обратка подходят к прибору снизу. В отличие от боковой или диагональной схемы, все трубы скрываются в полу или в стене, благодаря чему интерьер выглядит аккуратно, без видимых стояков и подводок.
Такой вариант чаще применяют в частных домах, современных квартирах и при скрытой прокладке коммуникаций. Радиаторы с нижним подключением могут быть панельными, стальными, биметаллическими или алюминиевыми. Для них производители заранее предусматривают встроенный распределительный узел и два нижних патрубка на ½ дюйма.
Преимущества нижнего подключения очевидны:
- эстетика — трубы не портят вид помещения;
- простота монтажа при разводке из пола или стены;
- возможность подключения к коллекторной или двухтрубной системе;
- лёгкость регулировки с помощью термоголовки.
Недостаток один — гидравлическое сопротивление выше, чем у диагональной схемы. При неправильном монтаже возможна потеря эффективности теплоотдачи до 10 %, поэтому важно соблюдать схему подключения и правильно установить подачу и обратку.
Схемы нижнего подключения радиаторов отопления
1. Стандартная двухтрубная схема
В классическом варианте к каждому радиатору подходят две трубы — подача и обратка. Горячая вода поступает по подающей магистрали, проходит через радиатор и возвращается в обратку.
Фаза подключения следующая:
- подача подводится к правому патрубку радиатора;
- обратка — к левому.
В некоторых моделях направление обратное, поэтому перед установкой нужно проверить маркировку на корпусе — «SUPPLY» и «RETURN».
Нижнее подключение особенно удобно при разводке труб из пола. Теплоноситель подходит снизу и уходит обратно в пол, без вертикальных участков. Это решение часто применяют в частных домах и новых квартирах с бетонной стяжкой.
2. Подключение радиаторов с нижним подключением из стены
Если трубы выведены из стены, используется угловой узел подключения. В этом случае подача и обратка выходят горизонтально и заходят прямо в корпус радиатора.
Такое решение даёт максимально чистый вид: торцы труб и фитингов полностью скрываются в стене, а к радиатору подходят аккуратные короткие отрезки.
Главное — соблюдать соосность патрубков и выдерживать расстояние между выходами строго по паспортным данным радиатора, обычно 50 мм по центрам. Нарушение расстояния приведёт к натягу соединений и риску течи.
3. Разнесённое нижнее подключение
Разнесённая схема — это вариант, когда подача и обратка расположены не рядом, а по разным сторонам радиатора. Такая компоновка улучшает циркуляцию теплоносителя и повышает теплоотдачу на 10–15 %.
Обычно подача подключается справа, обратка — слева. Схема универсальна и подходит для длинных панельных радиаторов (шириной от 1,2 м), где важно равномерное прогревание секций.
Где подача и где обратка при нижнем подключении
Многие путают направление подключения. Ошибка приводит к тому, что радиатор греет только наполовину.
Чтобы избежать путаницы, нужно ориентироваться по маркировке:
- буква «L» (flow) или стрелка вверх — подача;
- буква «R» (return) или стрелка вниз — обратка.
Если на радиаторе обозначений нет, определяют визуально: у большинства моделей правая труба — подача, левая — обратка. При сомнении лучше заглянуть в паспорт изделия.
Для панельных радиаторов с нижней подводкой производитель может предусмотреть встроенный термоклапан, который автоматически определяет направление потока. Но в некоторых случаях требуется изменить ориентацию подачи, особенно если трубы выведены с другой стороны. Тогда нужно переставить термоклапан или использовать «перекрёстный» узел.
Узел нижнего подключения радиатора отопления
Что такое узел подключения
Узел нижнего подключения — это специальный элемент, соединяющий радиатор с трубопроводом. Он обеспечивает подачу и обратку теплоносителя, а также даёт возможность перекрытия и регулировки потока.
Основные виды узлов:
- прямой — если трубы подходят вертикально снизу вверх;
- угловой — для вывода из стены;
- перекрёстный — если подача и обратка идут с противоположных сторон.
Состав узла
Стандартный комплект включает:
- два запорных вентиля или шаровых крана;
- соединения под евроконус ¾ или ½;
- байпас (для двухтрубных систем);
- фитинги с уплотнительными кольцами;
- термоклапан с возможностью установки термоголовки.
Внешне узел представляет собой компактную металлическую деталь, которая монтируется под радиатором и прячется в нишу. С помощью встроенных вентилей можно отключить радиатор без слива всей системы.
Мультифлекс, бинокль и евроконус
Современные узлы нижнего подключения часто называются мультифлекс или бинокль — это готовый блок, где соединены оба канала. Он крепится к радиатору на два патрубка и подключается к трубам через евроконусы.
Евроконус — это стандартное разъёмное соединение, обеспечивающее герметичность без намотки фум-ленты. Оно позволяет легко снять радиатор при обслуживании или замене.
При установке важно, чтобы мультифлекс соответствовал типу радиатора — панельный, алюминиевый или биметаллический — и системе отопления (однотрубная или двухтрубная).
Типы радиаторов и особенности нижнего подключения
Панельные радиаторы
Панельные радиаторы со встроенным нижним подключением поставляются готовыми к монтажу. В корпус встроен узел с подачей, обраткой и термоклапаном. Достаточно подвести трубы снизу или из стены и закрепить радиатор на кронштейнах.
При подключении панельных радиаторов важно не путать патрубки. Обычно производитель наносит маркировку H (hot) и C (cold). При ошибке термоклапан не будет работать корректно, а радиатор прогреется частично.
Биметаллические и алюминиевые радиаторы
Для биметаллических и алюминиевых радиаторов узел нижнего подключения приобретается отдельно. Он устанавливается вместо стандартных заглушек.
Варианты подключения:
- нижнее прямое — трубы выходят из пола;
- угловое — трубы из стены.
При монтаже важно использовать качественные уплотнители, не затягивать резьбы с чрезмерным усилием и соблюдать соосность. Биметаллические радиаторы часто оснащаются байпасом для выравнивания давления между подачей и обраткой.
Подключение радиаторов с нижней подводкой полипропиленом и сшитым полиэтиленом
Полипропилен (PP)
Полипропиленовые трубы подходят для нижнего подключения радиаторов в частных домах. Для соединения используют фитинги с металлическими вставками под евроконус или резьбовые переходники.
Перед пайкой необходимо точно измерить длину участков, чтобы после остывания не возникли напряжения. Пайку ведут при температуре 260 °C, время прогрева — 5–6 секунд для трубы 20 мм.
После остывания полипропилен должен войти в фитинг без усилия. Для эстетики участок перед радиатором можно закрыть декоративной трубкой или розеткой.
Сшитый полиэтилен (PEX)
PEX-трубы с надёжными пресс-фитингами всё чаще применяются при монтаже систем отопления. Нижнее подключение радиатора сшитым полиэтиленом выполняется быстро и аккуратно: трубы выводятся из пола или стены на нужную высоту и фиксируются на евроконусе.
Главное преимущество — гибкость и долговечность. При правильном монтаже соединения не требуют обслуживания, а утечек практически не бывает.
Система PEX особенно удобна при коллекторной разводке: каждый радиатор подключается отдельной петлёй, что позволяет точно регулировать температуру в каждой комнате.
Монтаж радиатора с нижним подключением
1. Разметка и установка кронштейнов
Радиатор должен висеть строго горизонтально. От пола до нижней кромки — 10–12 см, от стены до задней панели — около 3–5 см. Это обеспечит нормальную конвекцию воздуха.
Кронштейны крепят по уровню, выдерживая межосевое расстояние патрубков (50 мм). Для панельных моделей обычно требуется два верхних и один нижний кронштейн.
2. Подключение узла
К узлу нижнего подключения присоединяют трубы подачи и обратки. Если разводка идёт из пола — применяют прямой узел, при выводе из стены — угловой. Все соединения выполняются через евроконус или резьбовые фитинги с уплотнительными кольцами.
Фазу потока соблюдать строго: подача должна идти на соответствующий патрубок радиатора, иначе теплообмен ухудшится.
3. Установка термоголовки
На радиаторах с встроенным термоклапаном монтируют термоголовку. Она регулирует поток теплоносителя и поддерживает заданную температуру в помещении.
При установке следите, чтобы термоголовка не была закрыта шторами или мебелью — иначе термодатчик будет работать некорректно.
4. Проверка герметичности и запуск
После сборки систему необходимо опрессовать — подать давление 1,5–2 атм выше рабочего. Если течей нет, можно запускать отопление.
При первом нагреве рекомендуется открыть все краны полностью и выпустить воздух через автоматический воздухоотводчик.
Частые ошибки при нижнем подключении радиаторов
- Перепутаны подача и обратка. Радиатор прогревается наполовину или остаётся холодным.
- Нет балансировочного клапана — один прибор греет сильнее других.
- Использован неподходящий узел — угловой вместо прямого.
- Нет байпаса в однотрубной системе.
- Пайка полипропилена выполнена с перекосом, из-за чего нарушена герметичность.
- Радиатор установлен с наклоном — в верхней части скапливается воздух.
Все эти ошибки легко избежать, если соблюдать паспортные данные радиатора и использовать качественную арматуру.
Нижнее подключение радиаторов с термоголовкой
Современные радиаторы всё чаще комплектуются узлом нижнего подключения с термоголовкой. Это решение позволяет автоматически поддерживать комфортную температуру в каждой комнате.
Работа проста: при повышении температуры термоголовка перекрывает поток, при снижении — открывает. Для точности лучше выбирать модели с выносным датчиком, особенно если радиатор закрыт экраном.
Термоголовка устанавливается только на подающую линию. На обратке достаточно ручного запорного вентиля или балансировочного крана.
Подключение радиатора из стены: нюансы эстетики и точности
При выводе труб из стены важно учесть:
- высоту выхода (обычно 55–60 мм от чистового пола до центра трубы);
- межосевое расстояние 50 мм;
- глубину закладки фитингов — они должны совпадать с плоскостью отделки;
- строгое горизонтальное расположение труб.
Используйте монтажные шаблоны — это исключит перекосы. После укладки плитки или декоративной панели выходы закрываются розетками под цвет стены.
Как снять и перекрыть радиатор с нижним подключением
При обслуживании или ремонте можно временно снять радиатор, не сливая систему. Для этого:
- Перекройте оба вентиля узла нижнего подключения.
- Аккуратно отвинтите евроконусы.
- Слейте остаток воды из радиатора через нижний штуцер.
- После очистки или замены установите радиатор обратно и откройте краны.
Если планируется замена уплотнителей, используйте только оригинальные кольца EPDM — они выдерживают до 120 °C и не теряют эластичность.
Итоги
Нижнее подключение радиаторов отопления — современное и эстетичное решение для систем с скрытой прокладкой труб. Оно подходит для панельных, биметаллических и алюминиевых моделей и совместимо с любыми материалами труб — от полипропилена до сшитого полиэтилена.
Чтобы система работала эффективно, важно:
- соблюдать направление подачи и обратки;
- использовать узел подключения подходящего типа (прямой, угловой, перекрёстный);
- не экономить на фитингах и уплотнителях;
- проверять герметичность до запуска отопления.
Правильно смонтированный радиатор с нижним подключением обеспечивает стабильное тепло и безупречный внешний вид помещения.
