Расчёт спирали для муфельной печи — нихром, фехраль и мощность нагрева
Расчёт спирали — это ключевой этап при сборке или ремонте муфельной печи. От правильного подбора проволоки, длины и сопротивления зависит температура нагрева, равномерность работы и долговечность всей системы.
Неверно рассчитанная спираль перегревается, быстро перегорает или наоборот — не набирает нужную температуру.
Для нагревателей муфельных печей чаще всего используют нихромовую или фехралевую проволоку. Обе сплавы выдерживают температуру свыше 1000 °C, но имеют разные характеристики по сопротивлению, тепловыделению и ресурсу.
Ниже разберём, как пошагово рассчитать спираль для муфельной печи, какую мощность выбрать, как определить длину проволоки и температуру нагрева — с реальными примерами и практическими советами.

Принцип работы нагревателя муфельной печи

Муфельная печь работает по простому принципу — электрическая энергия преобразуется в тепловую через сопротивление проволоки. Чем выше сопротивление и плотность тока, тем сильнее нагрев.

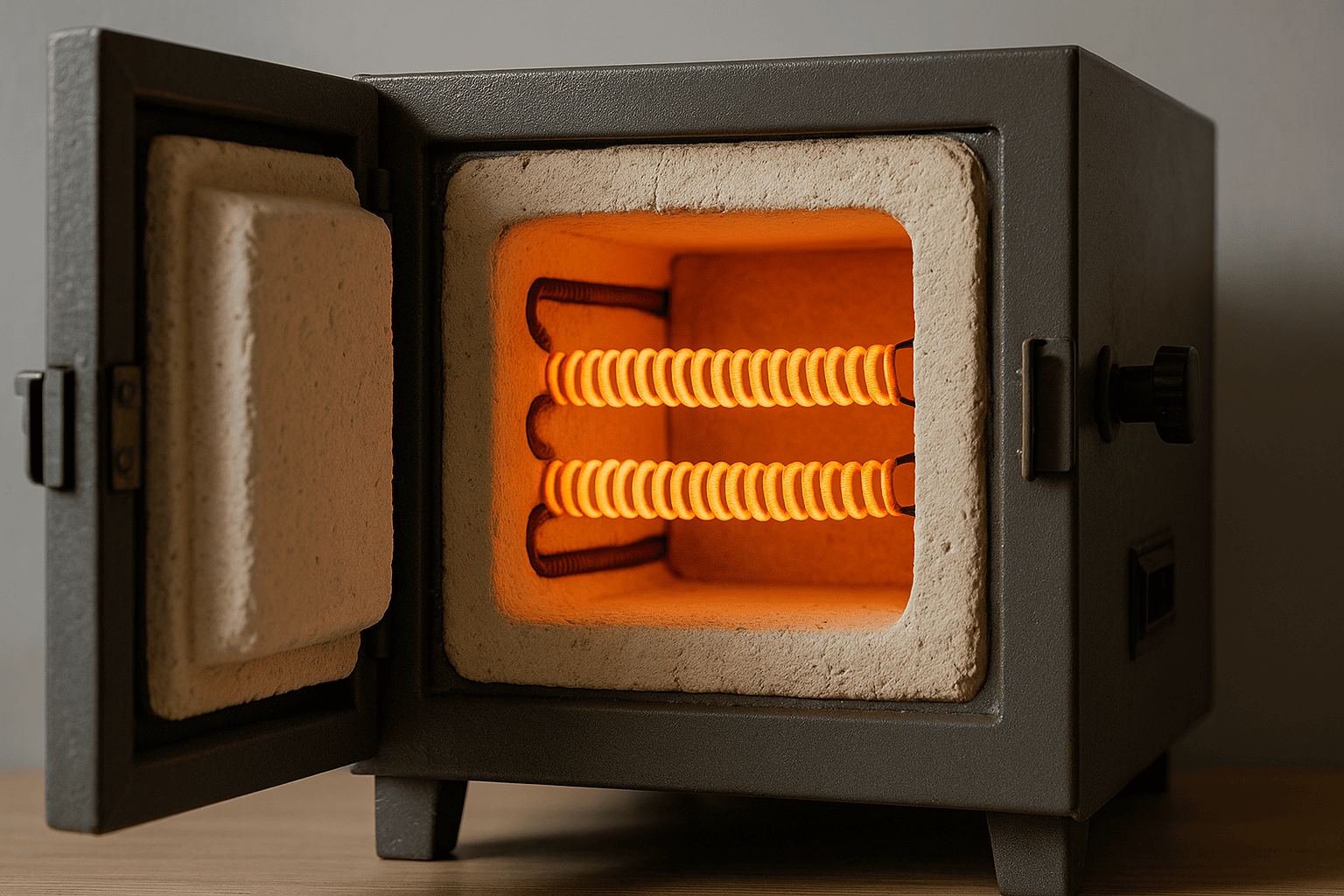

Нагреватель обычно выполнен в виде спирали, которая уложена в керамические каналы внутри камеры. Электрический ток проходит через витки, проволока сопротивляется, выделяя тепло.
Основная задача — подобрать такую длину и толщину проволоки, чтобы при поданном напряжении печь выходила на нужную температуру без перегрева.

Материалы спиралей — нихром и фехраль

В большинстве печей применяются два типа нагревательных сплавов:

1. Нихром (NiCr 80/20, NiCr 60/15)

  • Состоит из никеля и хрома.
  • Температура работы до 1200 °C.
  • Хорошо держит постоянное сопротивление.
  • Долговечен, устойчив к окислению.
Нихром даёт стабильный нагрев и подходит для лабораторных и ювелирных печей.

2. Фехраль (FeCrAl)

  • В состав входит железо, хром и алюминий.
  • Рабочая температура до 1350 °C.
  • Легче нихрома, но хрупче.
  • Более дешёвый и энергоэффективный.
Фехраль выбирают для промышленных и бытовых муфелей, где важна экономия и высокая температура.

Основные параметры для расчёта спирали

Чтобы правильно рассчитать нагреватель, нужно знать следующие параметры:
  1. Напряжение питания — 12 В, 220 В или 380 В.
  2. Желаемая мощность печи — обычно от 0,8 до 3 кВт.
  3. Рабочая температура — 800–1250 °C.
  4. Диаметр и сечение проволоки — влияет на сопротивление.
  5. Материал сплава — фехраль или нихром.
  6. Количество и способ подключения спиралей — последовательно или параллельно.
Зная эти параметры, можно рассчитать длину проволоки, количество витков и сопротивление нагревателя.

Формулы для расчёта спирали

Основные расчётные зависимости:
  1. Мощность нагревателя:
  2. P = U² / R
  3. где
  4. P — мощность, Вт,
  5. U — напряжение, В,
  6. R — сопротивление спирали, Ом.
  7. Сопротивление проволоки:
  8. R = ρ × (L / S)
  9. где
  10. ρ — удельное сопротивление материала (для нихрома 1,1 × 10⁻⁶ Ом·м, для фехраля 1,3 × 10⁻⁶ Ом·м),
  11. L — длина проволоки, м,
  12. S — площадь поперечного сечения, м².
  13. Площадь сечения:
  14. S = π × d² / 4,
  15. где d — диаметр проволоки, м.
  16. Температура нагрева:
  17. зависит от плотности тока (I/S). Чем выше ток при фиксированном сечении — тем горячее спираль.
Для стабильной работы плотность тока не должна превышать:
  • 10–12 А/мм² для нихрома,
  • 8–10 А/мм² для фехраля.

Пример расчёта спирали для муфельной печи 220 В, 2 кВт

  1. Требуемая мощность — 2000 Вт.
  2. Напряжение сети — 220 В.
  3. Вычисляем сопротивление:
  4. R = U² / P = 220² / 2000 = 24,2 Ом.
  5. Допустим, используется нихромовая проволока диаметром 1,2 мм (S = 1,13 мм² = 1,13×10⁻⁶ м²).
  6. ρ нихрома = 1,1×10⁻⁶ Ом·м.
  7. Тогда длина L = (R × S) / ρ = 24,2 × 1,13×10⁻⁶ / 1,1×10⁻⁶ = 24,8 м.
То есть, для муфельной печи мощностью 2 кВт понадобится примерно 25 метров нихрома Ø1,2 мм.
При использовании фехраля длина будет немного меньше из-за большего удельного сопротивления.

Онлайн-калькуляторы для расчёта спирали

Калькулятор спирали (нихром / фехраль)

Чтобы упростить процесс, можно использовать специализированные онлайн-калькуляторы расчёта спиралей.
Они позволяют мгновенно вычислить длину проволоки, сопротивление и мощность, если вы введёте напряжение, диаметр и материал.
Параметры, которые нужно указать:
  • Напряжение (например, 220 В);
  • Желаемая мощность печи (например, 2 кВт);
  • Тип проволоки — нихром или фехраль;
  • Диаметр проволоки;
  • Количество спиралей и способ подключения.
После ввода данных калькулятор выдаст оптимальную длину спирали, необходимое сопротивление и ориентировочную температуру нагрева.

Расчёт мощности муфельной печи

Мощность зависит от внутреннего объёма камеры и качества теплоизоляции.
В среднем для муфельных печей принимают:
  • 0,5–1 кВт на литр внутреннего объёма для быстрых нагревов;
  • 0,3–0,5 кВт/л — для стабильных рабочих режимов.
Пример:
Камера объёмом 3 л требует примерно 1,5–2 кВт для нагрева до 1100 °C.
Если планируется использовать печь длительно на высокой температуре, лучше заложить запас 10–15 % по мощности.

Как рассчитать нихромовую проволоку для нагревателя

Пошаговый алгоритм:
  1. Определите требуемую мощность печи.
  2. Рассчитайте сопротивление по формуле R = U² / P.
  3. Выберите диаметр проволоки по таблице плотности тока.
  4. Подставьте ρ и S в формулу длины L = (R × S) / ρ.
  5. Получите длину спирали в метрах.
Если планируется несколько спиралей, рассчитайте каждую отдельно, исходя из схемы подключения.

Расчёт нагревателя на низкое напряжение 12–24 В

Для небольших муфелей или термошкафов, питающихся от трансформатора, расчёт аналогичен, но при низком напряжении длина спирали будет существенно меньше.
Например, при 12 В и 100 Вт сопротивление составит:
R = 12² / 100 = 1,44 Ом.
При нихроме Ø0,5 мм длина спирали получится всего около 1,5 м.
Такие нагреватели часто применяют в мини-печах, лабораторных установках и паяльных станциях.

Расчёт температуры нагрева нихрома и фехраля

Температура спирали напрямую зависит от:
  • силы тока;
  • толщины проволоки;
  • теплоотдачи к керамике или воздуху.
При плотности тока 10 А/мм² нихром нагревается примерно до 1100 °C,
при 12 А/мм² — до 1250 °C.
Фехраль при 10 А/мм² способен достичь 1300 °C, но при этом быстрее стареет при циклических включениях.
Если спираль уложена в изолированный муфель, температура внутри камеры всегда будет на 50–100 °C ниже температуры самой проволоки.

Как правильно выбрать материал

Когда использовать нихром:
  • требуется стабильная работа при постоянном нагреве;
  • печь лабораторная или ювелирная;
  • высокая точность поддержания температуры.
Когда лучше фехраль:
  • нужен быстрый нагрев и экономия электроэнергии;
  • температура свыше 1200 °C;
  • нечастые циклы включения/выключения.
Оба материала отлично подходят для муфельных печей, но при равных условиях фехраль дешевле, а нихром — долговечнее.

Как подключить спирали

Если в печи используется несколько спиралей, их можно соединить последовательно (увеличивая общее сопротивление) или параллельно (повышая мощность).
Последовательная схема безопаснее и проще для бытовых печей.
При параллельном соединении нужно строго соблюдать одинаковое сопротивление каждой ветви, иначе часть спиралей перегреется.

Практические советы по эксплуатации

  • Не включайте печь без термокамеры — спирали перегорят.
  • После монтажа сделайте пробный нагрев на 50 % мощности.
  • Избегайте попадания керамической пыли на спираль — она вызывает локальный перегрев.
  • После выключения дайте спирали остыть естественно, не открывайте дверцу печи.
  • Раз в сезон проверяйте сопротивление и визуальное состояние нагревателя.

Частые ошибки при расчёте спирали

  1. Заниженная длина проволоки.
  2. Ведёт к сильному току, перегреву и быстрому выгоранию.
  3. Слишком тонкий диаметр.
  4. Низкое сечение повышает плотность тока — проволока краснеет и перегорает.
  5. Слишком длинная спираль.
  6. Температура не достигает нужного уровня — печь недогревает.
  7. Игнорирование теплового расширения.
  8. Спираль при нагреве удлиняется — оставляйте зазоры в керамических пазах.
  9. Использование некачественной проволоки.
  10. Низкосортный нихром теряет сопротивление и не выдерживает перегрева.

Пример сравнения нихрома и фехраля

  • Нихром — стабильный, выдерживает циклы включения и охлаждения. Рабочая температура до 1200 °C.
  • Фехраль — выше температура (до 1350 °C), но менее пластичный. После нескольких циклов может ломаться при изгибе.
Если вы собираете печь для плавки цветных металлов или керамики, выбирайте фехраль.
Если нужно стабильное поддержание температуры (например, обжиг эмали), лучше нихром.

Подбор длины спирали по опыту мастеров

Практика показывает:
  • Для печи на 1 кВт — около 12–14 м нихрома Ø1 мм.
  • Для 2 кВт — 25 м Ø1,2 мм.
  • Для 3 кВт — около 35 м Ø1,4 мм.
При фехрале длина на 10–15 % меньше.
Если используется несколько спиралей, делите общую длину на их количество.

Итоги

Расчёт спирали для муфельной печи — процесс несложный, но требующий внимательности.
Главное — правильно определить мощность, диаметр и длину проволоки.
Ошибки на этом этапе приводят либо к слабому нагреву, либо к перегреву и выходу из строя нагревателя.
Алгоритм расчёта:
  1. Определить мощность и напряжение.
  2. Рассчитать сопротивление R = U² / P.
  3. Подобрать диаметр и материал проволоки.
  4. Вычислить длину L = (R × S) / ρ.
  5. Проверить плотность тока и температуру нагрева.
Для большинства бытовых печей оптимальна нихромовая спираль диаметром 1,2–1,4 мм длиной 20–30 м.
Для промышленного применения и температур выше 1200 °C — фехраль.
При правильном расчёте и монтаже спираль служит 3–5 лет без потери мощности.
