Схема подключения одноклавишного проходного выключателя с двух мест
Разбираем схему подключения одноклавишного проходного выключателя с двух мест на одну лампу. Пошагово объясняем принцип работы, порядок соединения проводов, типичные ошибки и особенности монтажа.
Одноклавишный проходной выключатель используют там, где одним источником света нужно управлять из двух точек. Такая схема удобна в коридоре, на лестнице, в длинном проходе, в спальне, где свет включают у входа, а выключают уже у кровати. Именно поэтому запросы вроде схема подключения проходного выключателя одноклавишного, схема одноклавишного проходного выключателя и подключение одноклавишного проходного выключателя с двух мест остаются одними из самых востребованных. Если разобраться в принципе работы, монтаж такой схемы не кажется сложным: главное — не путать проходной выключатель с обычным и понимать, как идет фаза, ноль и перекидные жилы между двумя точками управления.
В этой статье разберем, что представляет собой одноклавишный проходной выключатель, где применяется такая схема, какие материалы потребуются для монтажа и как выполнить подключение пошагово. Отдельно рассмотрим типичные ошибки, из-за которых схема не работает, и объясним, как проверить правильность соединений после установки.
Что такое одноклавишный проходной выключатель
Одноклавишный проходной выключатель внешне очень похож на стандартный выключатель света, но работает по другому принципу. Обычный выключатель просто разрывает или замыкает одну линию. Проходной же не только разрывает цепь, а переключает общий контакт между двумя выходами. Именно благодаря этому светильником можно управлять из двух мест.
Если говорить проще, то в схеме участвуют два проходных одноклавишных выключателя. Каждый из них имеет общий контакт и два перекидных. Когда клавиша меняет положение, общий контакт переключается с одной линии на другую. В паре два таких устройства позволяют либо замкнуть цепь на лампу, либо разомкнуть ее, независимо от положения второго выключателя. Поэтому запросы проходной выключатель одноклавишный схема подключения и схема проходного выключателя одноклавишного с двух мест относятся именно к этому принципу работы.
Важно понимать, что проходной выключатель — это не «улучшенный обычный выключатель», а отдельный тип коммутационного устройства. Его нельзя заменить стандартным одноклавишным выключателем без изменения логики схемы. Именно из-за этой путаницы многие получают неработающую линию или ситуацию, когда свет управляется только из одной точки.
Чем проходной выключатель отличается от обычного
Главное отличие — в количестве рабочих контактов и назначении. Обычный одноклавишный выключатель чаще всего имеет два контакта: вход и выход. Его задача проста — либо подать фазу дальше на светильник, либо разорвать цепь. В схеме проходного выключателя устройство имеет три контакта: один общий и два перекидных. Это позволяет не просто включать и выключать свет, а перекидывать линию между двумя направлениями.
С практической точки зрения разница выглядит так. Если поставить обычный выключатель в схему, где нужен проходной, управлять светом из двух мест не получится. Один выключатель будет только мешать другому, а положения клавиш окажутся «зависимыми». Проходная схема работает иначе: свет включается и выключается любым из двух выключателей, причем фиксированного положения «включено» у клавиш нет. Это нормальная особенность.
Поэтому когда ищут схему подключения проходного выключателя одноклавишного с двух мест на одну лампу, речь идет всегда о двух специальных проходных выключателях, а не о двух обычных.
Где применяется схема подключения с двух мест
Схема подключения одноклавишного проходного выключателя с двух мест особенно удобна в тех помещениях, где человек проходит путь между двумя точками и не хочет возвращаться к первому выключателю. Самые частые примеры:
Коридор. Свет включают при входе и выключают уже у выхода.
Лестница между этажами. Свет зажигают внизу, а выключают наверху, или наоборот.
Спальня. Освещение включают у двери, а перед сном выключают возле кровати.
Длинный проход или холл. Управление с двух концов делает использование света удобнее и экономичнее.
Подсобные помещения и гаражи. Когда вход и рабочая зона находятся на расстоянии, схема управления из двух мест заметно повышает комфорт.
Во всех этих случаях чаще всего используется схема проходного выключателя одноклавишного на одну лампу с двух мест. Если нужно управлять сразу двумя независимыми группами света, тогда применяют уже двухклавишные проходные выключатели и другая схема.

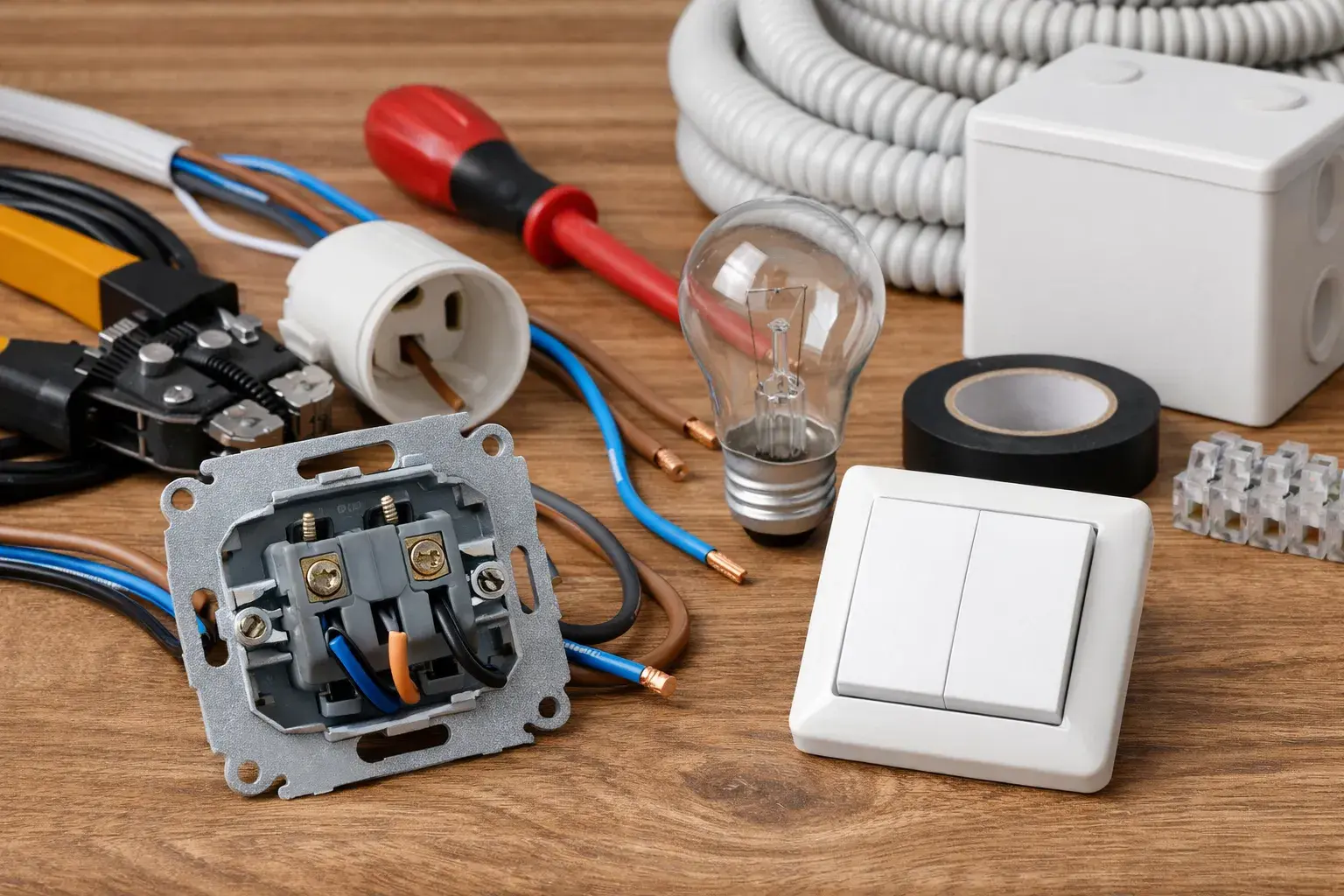

Что понадобится для подключения
Перед началом монтажа важно подготовить не только сами выключатели, но и всю линию целиком. Для классической схемы с одной лампой понадобятся:
два одноклавишных проходных выключателя;
кабель для питания и соединения элементов схемы;
распределительная коробка;
светильник или лампа;
подрозетники и монтажные коробки;
инструмент для зачистки проводов;
индикатор напряжения или мультиметр;
клеммы или другой безопасный способ соединения проводников.
В типовой схеме в распределительную коробку приходит питающий кабель, кабель к светильнику и кабели к обоим выключателям. Если монтаж скрытый, все соединения делают в коробке, а от нее прокладывают линии к точкам управления и к лампе. Когда ищут схему подключения проходного выключателя одноклавишного к лампочке, чаще всего имеют в виду именно такой вариант.
Для понимания логики полезно запомнить одно правило: ноль обычно идет напрямую к светильнику, а фаза проходит через систему проходных выключателей. На первый выключатель заводят фазу, между выключателями соединяют две перекидные жилы, а с общего контакта второго выключателя фаза уходит на лампу.
Схема подключения проходного выключателя одноклавишного с двух мест
Теперь разберем саму логику подключения. Это ключевой момент для всех, кто ищет схему подключения проходного выключателя одноклавишного, схему одноклавишного проходного выключателя или схему подключения одноклавишного проходного выключателя с двух мест на одну лампу.
Питание приходит в распределительную коробку. Из питающего кабеля один провод — ноль, второй — фаза, третий — защитное заземление, если оно предусмотрено. Ноль сразу соединяют с нулевым проводом светильника. Защитный проводник также ведут напрямую к корпусу светильника, если требуется заземление. Фаза идет на общий контакт первого проходного выключателя.
От первого проходного выключателя к второму прокладывают две жилы, которые соединяют перекидные контакты между собой. У второго выключателя общий контакт соединяют с фазным проводом, уходящим на лампу. Получается, что два выключателя образуют переключающую цепь, по которой фаза либо проходит к светильнику, либо обрывается.
Именно поэтому схема подключения проходного выключателя одноклавишного с двух мест всегда включает:
- общий контакт первого выключателя с фазой питания;
- два перекидных соединения между выключателями;
- общий контакт второго выключателя с проводом на лампу;
- ноль напрямую к лампе.
Если в какой-то точке перепутать общий контакт с перекидным, схема работать не будет или будет вести себя непредсказуемо. Свет может включаться только в определенном положении клавиш, либо не выключаться из одной из точек.
Как определить общий контакт на проходном выключателе
Одна из самых частых проблем при монтаже — неправильное определение общего контакта. У большинства производителей он обозначается стрелкой, буквой L, цифрой или отличается расположением клеммы. Но полагаться только на внешний вид не всегда безопасно. Лучше уточнить схему на корпусе устройства или в инструкции производителя.
Если маркировка непонятна, поможет мультиметр в режиме прозвонки. Нужно проверить, какой контакт соединяется попеременно с двумя другими при изменении положения клавиши. Именно этот контакт и будет общим. После этого можно уверенно собирать схему подключения одноклавишного проходного выключателя с двух мест без риска перепутать клеммы.
Пошаговое подключение одноклавишного проходного выключателя
Чтобы монтаж прошел без ошибок, лучше придерживаться понятной последовательности действий.
Шаг 1. Отключите питание
Перед любыми работами обязательно обесточьте линию в щите и убедитесь индикатором, что напряжения нет. Работать с проводкой под напряжением нельзя даже при наличии опыта. Это базовое правило безопасности.
Шаг 2. Подготовьте точки монтажа
Установите подрозетники под оба выключателя, подготовьте место под распределительную коробку и выведите кабели. Если подключается один светильник, выведите отдельный кабель к нему. На этом этапе уже должно быть понятно, где будет первый выключатель, где второй и каким маршрутом пройдет кабель между ними.
Шаг 3. Заведите фазу на первый выключатель
В распределительной коробке определите фазный провод от питания. Его нужно соединить с жилой, идущей на общий контакт первого проходного выключателя. Это начало всей схемы.
Шаг 4. Соедините два выключателя между собой
Между первым и вторым проходным выключателем нужны две перекидные линии. Они соединяют соответствующие выходы первого устройства с выходами второго. Порядок двух перекидных жил не критичен для работоспособности в смысле безопасности, но именно от него зависит, в каком положении клавиш свет будет включен или выключен.
Шаг 5. Выведите фазу со второго выключателя на лампу
С общего контакта второго проходного выключателя фаза должна уйти на светильник. Таким образом цепь завершится на лампе.
Шаг 6. Подключите ноль напрямую к светильнику
Нулевой провод от питающего кабеля не идет через выключатели. Его соединяют с нулем светильника напрямую в распределительной коробке. Это важное отличие от ошибочных схем, где пытаются разрывать ноль вместо фазы.
Шаг 7. Выполните соединения аккуратно и надежно
Все соединения должны быть выполнены с соблюдением норм, без скруток «на весу» и без плохого контакта. Любая ненадежная точка в схеме приводит к нагреву, мерцанию света и дальнейшим неисправностям.
Шаг 8. Проверьте работу схемы
После подачи питания проверьте, можно ли включать и выключать свет из обеих точек. Если все сделано правильно, любая клавиша должна менять текущее состояние освещения. Это и есть нормальная работа проходного выключателя одноклавишного с двух мест.
Как работает схема на одну лампу
Многим сложно понять именно принцип. Почему два выключателя управляют одной лампой так, что любой из них может менять состояние света? Объяснение довольно простое.
Каждый проходной выключатель переключает общий контакт между двумя перекидными. Когда положения обоих выключателей совпадают по логике соединения, фаза проходит по замкнутому пути и приходит на лампу. Когда один из выключателей переключают, путь фазы меняется, цепь разрывается и свет гаснет. Если снова переключить любой из двух выключателей, цепь может снова замкнуться.
Поэтому в такой схеме нет привычного жесткого положения клавиши «вверх — включено, вниз — выключено». Состояние света зависит сразу от двух устройств. Это абсолютно нормально для проходного управления.
Именно такая логика лежит в основе запросов схема проходного выключателя одноклавишного на одну лампу, схема проходного выключателя одноклавишного с 2 мест и схема подключения проходного выключателя одноклавишного с двух мест на одну лампу.
Какие провода нужны для схемы
На практике один из частых вопросов звучит так: сколько жил требуется для подключения? Для классической схемы с распределительной коробкой обычно используют:
двух- или трехжильный кабель питания;
кабель к светильнику;
кабель к первому выключателю;
кабель между выключателями;
кабель ко второму выключателю, если линия разводится через коробку.
Логика такова: к первому выключателю нужно подать фазу и вернуть две перекидные линии, ко второму — принять две перекидные линии и вывести фазу на лампу. Точная конфигурация зависит от способа прокладки и от того, где размещена распределительная коробка, но в любом случае для соединения двух проходных выключателей требуется больше жил, чем для обычной схемы с одним выключателем.
Если кабелей не хватает или кто-то пытается собрать схему на двухжильной линии без понимания принципа, начинаются ошибки. Поэтому перед монтажом важно продумать трассу и количество жил заранее.
Распространенные ошибки при подключении
Даже если схема кажется простой, на практике ошибки встречаются очень часто. Вот самые типичные.
Первая ошибка — использование обычных выключателей вместо проходных. Внешне они похожи, но схема с двумя обычными выключателями работать как проходная не будет.
Вторая ошибка — неправильное определение общего контакта. Если на один из перекидных контактов подать фазу питания, а общий использовать как промежуточный, схема соберется неправильно.
Третья ошибка — разрыв нулевого проводника вместо фазного. Правильная схема всегда разрывает фазу, а ноль идет напрямую к лампе.
Четвертая ошибка — плохие соединения в распределительной коробке. Даже если схема собрана верно, ненадежный контакт вызовет мерцание, нагрев или полное отсутствие света.
Пятая ошибка — смешивание логики разных схем. Например, когда в одну статью или один монтаж пытаются добавить элементы от схемы на две лампы, перекрестного переключателя или управления с трех мест. Для одноклавишного проходного выключателя с двух мест на одну лампу нужна простая, но четкая схема без лишних элементов.
Шестая ошибка — отсутствие проверки перед окончательной сборкой. Сначала надо прозвонить контакты, затем проверить соединения, и только потом окончательно закрывать коробки и ставить механизмы в подрозетники.
Подключение без путаницы: как не ошибиться на практике
Чтобы монтаж прошел спокойно, полезно придерживаться простой рабочей логики.
Сначала определяют, где будет питание, где лампа и где два выключателя. Потом выбирают, какой выключатель будет первым по фазе, а какой вторым по выходу на светильник. Далее обязательно маркируют жилы, особенно две перекидные линии между выключателями. Если провода не помечены, очень легко перепутать их уже в коробке.
Затем отдельно проверяют каждый выключатель и находят общий контакт. Только после этого выполняют окончательные соединения. Такой подход занимает немного больше времени, зато резко уменьшает риск ошибки.
Если нужен именно понятный и рабочий результат, лучше ориентироваться не просто на общие картинки из интернета, а на логику цепи: фаза пришла на первый общий контакт, затем прошла по одной из двух линий к второму выключателю, потом с его общего контакта ушла на лампу. Как только эта структура становится понятной, вся схема подключения проходного выключателя одноклавишного перестает казаться сложной.
Проверка после монтажа
После сборки и подачи питания нужно обязательно проверить схему в разных положениях клавиш. Правильная работа выглядит так:
свет можно включить первым выключателем;
свет можно выключить вторым выключателем;
свет можно снова включить вторым выключателем;
свет можно снова выключить первым выключателем.
Если свет работает только при определенном фиксированном положении одной клавиши, значит схема собрана неправильно. Чаще всего это означает ошибку в определении общего контакта или неправильное соединение перекидных жил.
Также обратите внимание на следующие признаки:
- нет ли искрения;
- не греются ли контакты;
- не мерцает ли лампа;
- не ослабевают ли клеммы после включения.
Если все работает корректно, можно окончательно устанавливать клавиши и закрывать коробку.
Когда стоит использовать именно эту схему
Схема с двумя одноклавишными проходными выключателями — лучший выбор, когда нужно управлять одной группой света из двух точек. Она не перегружена лишними элементами, относительно проста в диагностике и подходит для большинства бытовых задач. Если речь идет о коридоре, лестнице, спальне или длинной комнате, обычно именно эта схема оказывается самой практичной.
Если же нужно управлять светом из трех и более мест, тогда к двум проходным выключателям добавляют промежуточный, то есть перекрестный переключатель. Если требуется независимое управление двумя линиями света, используют двухклавишные проходные выключатели. Эти варианты уже относятся к другим кластерам запросов и требуют отдельного разбора.
Часто задаваемые вопросы
Как подключить проходной выключатель одноклавишный на один светильник
Нужно использовать два проходных одноклавишных выключателя. Фазу подают на общий контакт первого, два перекидных контакта соединяют между выключателями, а общий контакт второго соединяют с фазным проводом светильника. Ноль идет напрямую на лампу.
Подходит ли эта схема для одной лампы
Да, это базовый и самый распространенный вариант. Именно его обычно имеют в виду под запросами схема подключения проходного выключателя одноклавишного с двух мест на одну лампу и проходной выключатель одноклавишный подключение с двух мест на 1 лампочку.
Можно ли использовать обычный выключатель вместо проходного
Нет, для полноценного управления из двух мест нужны именно проходные выключатели. Обычный выключатель не имеет перекидного механизма и не может работать в такой схеме.
Почему у проходного выключателя нет фиксированного положения «вкл» и «выкл»
Потому что состояние света зависит от положения сразу двух выключателей. Любое переключение любого из них меняет состояние цепи.
Что делать, если схема не работает
Нужно проверить наличие напряжения, определить общий контакт на каждом выключателе, убедиться в правильности перекидных соединений и проверить, что на лампу идет именно выход со второго общего контакта, а не случайная жила.
Итоги
Схема подключения одноклавишного проходного выключателя с двух мест — это удобное и практичное решение для управления одним светильником из двух точек. Она применяется в коридорах, на лестницах, в спальнях и в любых помещениях, где важно не возвращаться к первому выключателю. Основа такой схемы проста: фаза подается на общий контакт первого проходного выключателя, между двумя выключателями соединяются две перекидные линии, а с общего контакта второго фаза уходит на лампу. Ноль при этом идет напрямую к светильнику.
Если правильно определить общий контакт, не перепутать жилы и выполнить надежные соединения, схема одноклавишного проходного выключателя работает стабильно и предсказуемо. Именно поэтому запросы вроде схема подключения проходного выключателя одноклавишного, проходной выключатель одноклавишный схема подключения и подключение одноклавишного проходного выключателя с двух мест так популярны: схема действительно полезная, а после подробного разбора становится понятной даже без сложных терминов.
