Как подключить тройной выключатель с розеткой

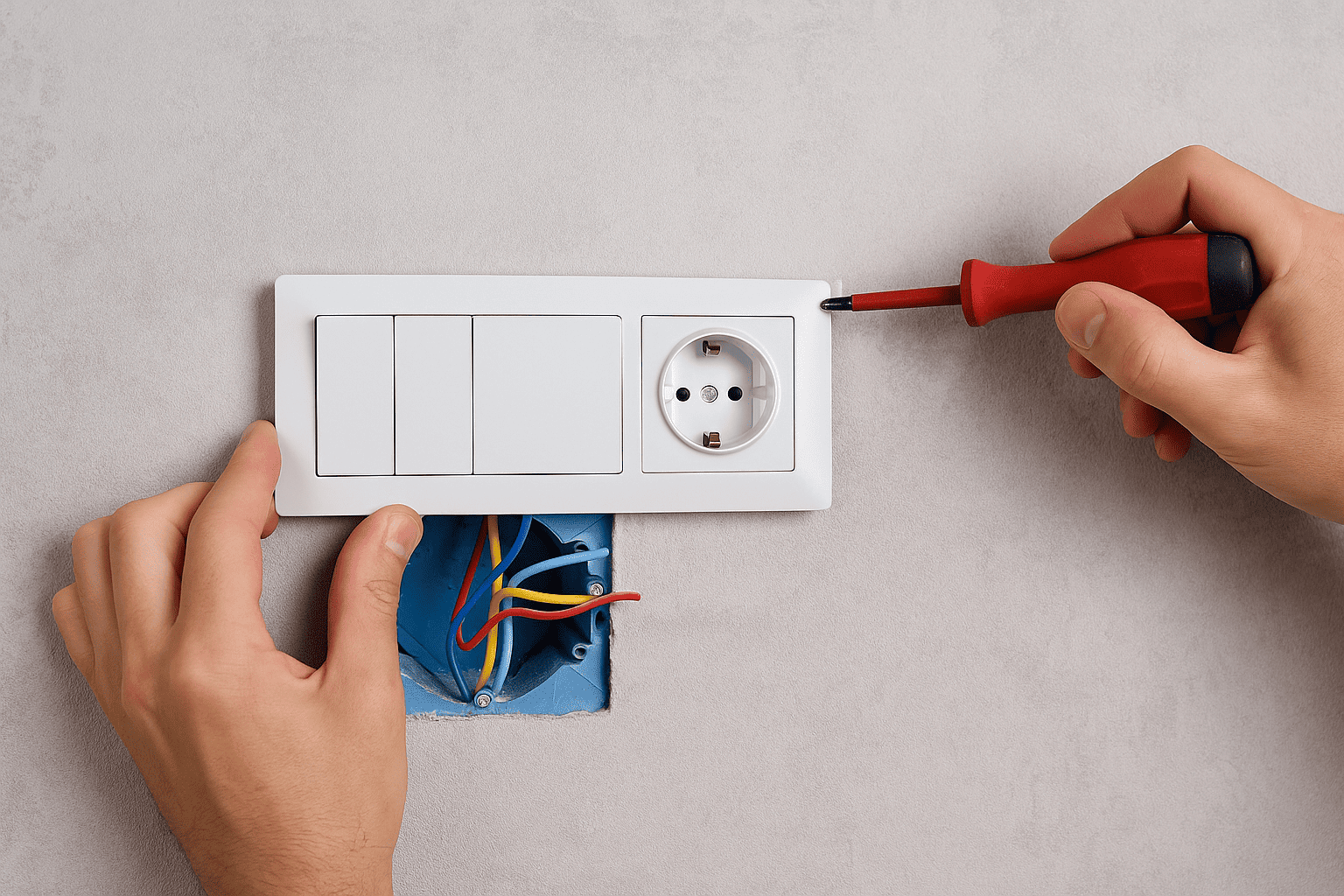

Подробно рассказываем, как подключить тройной выключатель с розеткой. Все схемы, правила и практические советы для безопасной и правильной установки.
Что представляет собой тройной выключатель с розеткой
Тройной выключатель с розеткой — это универсальный электротехнический блок, в котором объединены три клавиши управления светом и стандартная розетка. Такое решение позволяет экономить место на стене и удобно распределять питание на несколько групп освещения.
Чаще всего подобные блоки устанавливают между ванной и туалетом, в прихожей, на кухне или в спальне, где требуется управление несколькими лампами или зонами света из одной точки. Наличие розетки делает устройство особенно функциональным — к ней можно подключить фен, пылесос, зарядку или другой прибор.
Конструкция блока проста: внутри корпуса расположены три независимых выключателя и клеммы розетки. Важный момент — фаза подаётся на общий контакт выключателей и на розетку, а ноль и земля идут напрямую на розетку. При правильном подключении блок работает безопасно и без перебоев.
Подготовка к подключению
Перед монтажом любого электрического устройства нужно строго соблюдать технику безопасности. Отключите питание на щите, убедитесь в отсутствии напряжения при помощи индикаторной отвёртки.
Понадобится следующий инструмент:
- индикатор, кусачки, пассатижи, отвёртки;
- нож для зачистки проводов;
- изолента или термоусадка;
- клеммники WAGO или аналогичные.
Для подключения используется медный провод сечением не менее 1,5 мм² для освещения и 2,5 мм² для розетки. Если в одной линии идёт и свет, и розетка, берите кабель 3×2,5 мм² с жилами: фаза (L), ноль (N) и земля (PE).
Схема подключения тройного выключателя с розеткой
Принцип работы
Внутри блока фаза приходит на общий контакт. От него перемычкой фаза распределяется на клемму розетки и на общий вывод выключателей. Каждый выключатель управляет своей группой света, а розетка остаётся постоянно под напряжением.
Таким образом, один кабель может обеспечивать питание сразу трёх осветительных линий и розетки. Главное — не перепутать жилы и соблюдать маркировку:
- L (коричневый или красный) — фаза,
- N (синий) — ноль,
- PE (жёлто-зелёный) — заземление.
Схема подключения в распредкоробке
Классический вариант — питание приходит в распределительную коробку, где фаза разделяется: одна жила идёт на розетку и перемычкой на выключатели, а три другие — на лампы или группы света.
Ноль и земля напрямую соединяются с розеткой и с осветительными приборами. Такая схема безопасна, соответствует нормам ПУЭ и обеспечивает независимую работу розетки и выключателей.
Если в комнате одна распредкоробка, рекомендуется использовать кабель типа ВВГнг 3×2,5 мм² до блока и 3×1,5 мм² на каждую осветительную группу.
Подключение тройного выключателя с розеткой без распределительной коробки
В некоторых случаях блок подключают напрямую, без распредкоробки. Это возможно, если питание подводится одним трёхжильным кабелем. В этом случае фаза, ноль и земля приходят сразу в подрозетник.
Фазу нужно разделить на четыре направления:
- На розетку.
- На общие контакты трёх клавиш (через перемычки).
Ноль и земля подключаются только к розетке. От выключателей отходят три провода, которые идут непосредственно к лампам.
Главное правило — не соединять розетку и осветительные линии напрямую, а использовать отдельные контакты. При большом токе на розетке возможно перегревание провода, поэтому всё соединяется через клеммы и перемычки соответствующего сечения.
Как подключить тройной выключатель с розеткой: пошаговая инструкция
1. Подготовка кабеля и зачистка изоляции
Обрежьте кабель по длине, аккуратно зачистите изоляцию на 8–10 мм. Провода удобно загибать кольцом для надёжного контакта в клемме.
2. Определение жил
С помощью индикатора определите фазу — она будет использоваться для питания розетки и выключателей. Остальные жилы — ноль и заземление. Пометьте их цветной изолентой.
3. Подключение розетки
Фазный провод заведите на клемму L розетки, ноль — на N, земля — на PE. Розетка должна работать постоянно, независимо от положения клавиш.
4. Подключение выключателей
От фазы розетки сделайте перемычки на общие контакты всех трёх выключателей. С трёх выходных клемм подключите провода, идущие на лампы.
Важно: каждая клавиша отвечает за свой контур освещения. При нажатии подаётся фаза на соответствующую лампу.
5. Проверка соединений
Перед установкой блока в подрозетник убедитесь, что все контакты зажаты надёжно, а оголённых жил нет. После включения питания проверьте работу розетки и каждой клавиши по отдельности.
Схема тройного выключателя с розеткой на три лампы
Такое подключение чаще всего используют в санузлах или прихожих, где один блок управляет тремя независимыми группами света: например, основной свет, зеркало и вытяжка.
Фаза подаётся на общий вход выключателей, а три выхода идут:
- На лампу в ванной.
- На лампу в туалете.
- На вентилятор или подсветку зеркала.
Розетка при этом остаётся постоянно под напряжением. Если планируется использование во влажных помещениях, необходимо ставить устройство с защитой IP44 и подключать его через УЗО на 10 мА.
Как подключить тройной выключатель с розеткой от одного провода
Если от распределительного щита приходит только один кабель, можно подключить блок с использованием перемычек.
Фазу делим на четыре контакта:
- один — на розетку,
- три — на выключатели.
Ноль и земля подключаются только к розетке, а ноль для освещения тянется напрямую от распределительной коробки или ближайшего соединения. При отсутствии земли использовать розетку запрещено.
Для монтажа в таком случае удобно использовать двойной подрозетник, чтобы аккуратно разместить провода и избежать перегрева при плотной укладке.
Особенности подключения между ванной и туалетом
Тройной выключатель с розеткой часто устанавливают в стене между ванной и туалетом. Две клавиши управляют светом в отдельных помещениях, третья — вытяжкой.
Розетка обычно используется в ванной, поэтому важно соблюдать нормы:
- корпус блока должен иметь защиту IP44 или выше;
- питание должно идти через УЗО;
- запрещено подключение без заземления.
Для безопасности розетку лучше располагать на расстоянии не менее 60 см от раковины или ванны. Все соединения выполняются в распределительной коробке, расположенной вне зоны влаги.
Замена тройного выключателя с розеткой
Если старый блок перестал работать или требует замены, порядок действий следующий:
- Отключите питание. Проверяйте отсутствие напряжения индикатором.
- Снимите клавиши и рамку. Обычно они фиксируются защёлками.
- Открутите винты крепления механизма. Аккуратно достаньте блок.
- Сфотографируйте подключение проводов. Это поможет при обратной сборке.
- Подключите новый блок в том же порядке: фаза на общий контакт, ноль и земля — на розетку.
- Закрепите блок и проверьте работу.
Важно: если розетка и выключатель раньше были соединены неправильно (например, без перемычки или без заземления), схему нужно исправить по стандарту.
Типичные ошибки при подключении
- Отсутствие заземления. Розетка без PE повышает риск поражения током.
- Общий ноль для света и розетки. Недопустимо — создаёт перекос фаз.
- Тонкие провода. Для розетки всегда минимум 2,5 мм² меди.
- Перемычки из разных материалов. Соединять алюминий и медь без переходных клемм нельзя.
- Нет зазора между контактами. Перетянутые или плохо зажатые провода могут греться и оплавлять корпус.
Советы по монтажу и эксплуатации
- Все соединения выполняйте через клеммники или гильзы, не скрутками.
- Для удобства маркируйте провода цветной изолентой.
- При монтаже в стену используйте глубокие подрозетники — не менее 60 мм.
- Если блок ставится в деревянной стене, применяйте негорючие подрозетники и кабель с маркировкой нг-LS.
- В санузлах устанавливайте розетки через УЗО — это требование ПУЭ.
Часто задаваемые вопросы
Можно ли подключить тройной выключатель без распредкоробки?
Можно, если питание подаётся одним кабелем, а нули и земля разведены отдельно. Но это менее удобно для обслуживания.
Как подключить от розетки выключатель на свет?
Фазу берут с розетки, а ноль подают напрямую на лампу. Но такой способ допустим только при сечении кабеля не меньше 2,5 мм² и при коротких расстояниях.
Как определить, где общий контакт на выключателе?
Он всегда один и обычно отмечен буквой «L» или стрелкой. Остальные контакты — выходные на лампы.
Можно ли заменить тройной выключатель с розеткой на двойной блок?
Да, но потребуется изменить схему — убрать одну группу света или подключить только две клавиши.
Заключение
Тройной выключатель с розеткой — удобное и компактное решение, которое позволяет управлять сразу несколькими светильниками и подключать бытовые приборы. При правильной схеме и аккуратном монтаже такой блок служит десятки лет, не требует обслуживания и безопасен в эксплуатации.
Главное — соблюдать порядок подключения:
- фаза на общий контакт выключателей и розетку,
- ноль и земля — только на розетку,
- отдельные жилы — на осветительные группы.
Работы нужно выполнять при отключённом питании и с проверкой индикатором. Если есть сомнения в своих силах — лучше доверить установку электрику.
