Что такое шатровая крыша
Шатровая крыша — это разновидность четырёхскатной конструкции, в которой все скаты сходятся в одной верхней точке, образуя пирамидальную форму. Такая кровля не имеет фронтонов и одинаково симметрична со всех сторон, что делает её устойчивой к ветровым нагрузкам и привлекательной визуально.
Основная особенность шатровой кровли — отсутствие конька, который заменяет вершина (центральный узел). Все стропила опираются на этот узел под одинаковым углом. Благодаря этому конструкция получается жёсткой, самонесущей и долговечной.
Шатровые крыши часто используют для домов квадратной формы, беседок, веранд и бань. Для прямоугольных строений применяют адаптированные схемы — с разной длиной накосных стропил и смещённой вершиной.
Устройство шатровой крыши
Конструкция шатровой кровли состоит из следующих элементов:
- Накосные стропила — основные диагональные балки, идущие от верха к углам здания.
- Нарожники (укороченные стропила) — соединяют мауэрлат с накосными ногами, формируя скаты.
- Мауэрлат — опорный брус, распределяющий нагрузку от кровли на стены.
- Ригели и затяжки — обеспечивают пространственную жёсткость.
- Вершинный узел — центральная точка соединения всех стропильных ног.
Верхняя часть крыши образует вершину пирамиды, от которой расходятся четыре одинаковых треугольных ската. При точном расчёте нагрузка распределяется равномерно, а кровля работает как единая система.
Ключевые особенности шатровой конструкции:
- равномерное давление на стены;
- устойчивость к ветровым нагрузкам;
- отсутствие фронтонов;
- минимальное количество сопряжений и примыканий.
Стропильная система шатровой крыши
Главная задача при проектировании шатровой стропильной системы — правильное определение положения накосных стропил и нарожников.
Накосные ноги образуют диагонали, соединяющие вершину крыши с углами дома. К ним примыкают нарожники — более короткие элементы, создающие скаты.
При монтаже важно, чтобы вершина крыши находилась строго в центре здания. Если дом квадратный — все накосные стропила имеют одинаковую длину и угол. Если прямоугольный — вершина смещается, и стропила становятся разной длины.
Для соединения элементов используют:
- врубки (врезки в мауэрлат и вершину);
- металлические уголки и пластины;
- болтовые соединения с шайбами.
Верхний узел выполняют из опорного блока или собирают на металлическом соединителе, обеспечивающем одинаковый угол для всех ног.
Чертеж и схема шатровой кровли
На чертеже шатровой крыши видно, что четыре накосные стропила сходятся в одной точке, а между ними располагаются укороченные.
Условное деление плана на диагонали помогает определить расположение каждой ноги.
Для квадратного здания с размерами 8×8 м схема будет симметричной:
- накосные стропила образуют угол 45°,
- рядовые — параллельны диагонали,
- вершина — строго над центром здания.
На прямоугольном доме схема сложнее — вершина смещается, и углы наклона скатов различаются. Однако общие принципы остаются те же: нагрузка идёт от вершины к мауэрлату по диагоналям.
Ключевые параметры, которые отмечают на чертежах:
- длина накосных и рядовых стропил;
- угол наклона скатов;
- положение опорных точек;
- длина свесов.
Расчёт стропильной системы шатровой крыши
Расчёт выполняется по стандартным формулам тригонометрии, исходя из длины стороны здания и высоты конька (вершины).
Для квадратной крыши формула длины накосной ноги выглядит так:
Lₙ = √( (a/2)² + h² )
где
a — длина стороны дома,
h — высота от основания до вершины.
Угол наклона скатов определяется выражением:
tg(α) = 2h / a
После определения углов можно вычислить длину всех элементов, площадь кровли и нагрузку на мауэрлат.
Практический совет:
Для одноэтажного дома с размерами 8×8 м и углом наклона 30° высота вершины будет около 2,3 м, а длина накосного стропила — примерно 5,4 м.
Расчёт несущей способности выполняют с учётом:
- веса кровельного материала,
- ветровой и снеговой нагрузки,
- расстояния между стропилами (обычно 600–900 мм).
Шатровая крыша для одноэтажного дома
В частном строительстве шатровая кровля часто применяется на одноэтажных домах без чердака. Она обеспечивает надёжную защиту от осадков и хорошо вписывается в архитектуру.
Особенности монтажа для одноэтажного дома:
- мауэрлат монтируется по всему периметру стен;
- вершина опирается на центральную стойку или крестовую балку;
- для удобства утепления между стропилами оставляют шаг 58–60 см;
- гидроизоляцию укладывают с перехлёстом не менее 150 мм.
Такая кровля особенно подходит для домов из газобетона и каркасных конструкций, где важно равномерное распределение нагрузки.
Шатровая крыша для беседки
Для лёгких построек — беседок, террас, веранд — шатровая крыша часто используется из-за простоты и эстетики.
Конструкция выполняется без затяжек, с опорой на четыре угловых стойки. Центральная часть фиксируется на стойке или крестовине.
Преимущества такого решения:
- лёгкость монтажа;
- устойчивость к ветру;
- минимум расхода материалов;
- возможность обшивки любыми кровельными материалами — от битумной черепицы до профлиста.
Для беседок применяют более пологие углы наклона — 25–30°, а сечение стропил выбирают из расчёта 50×100 мм.
Конструкция каркаса шатровой кровли

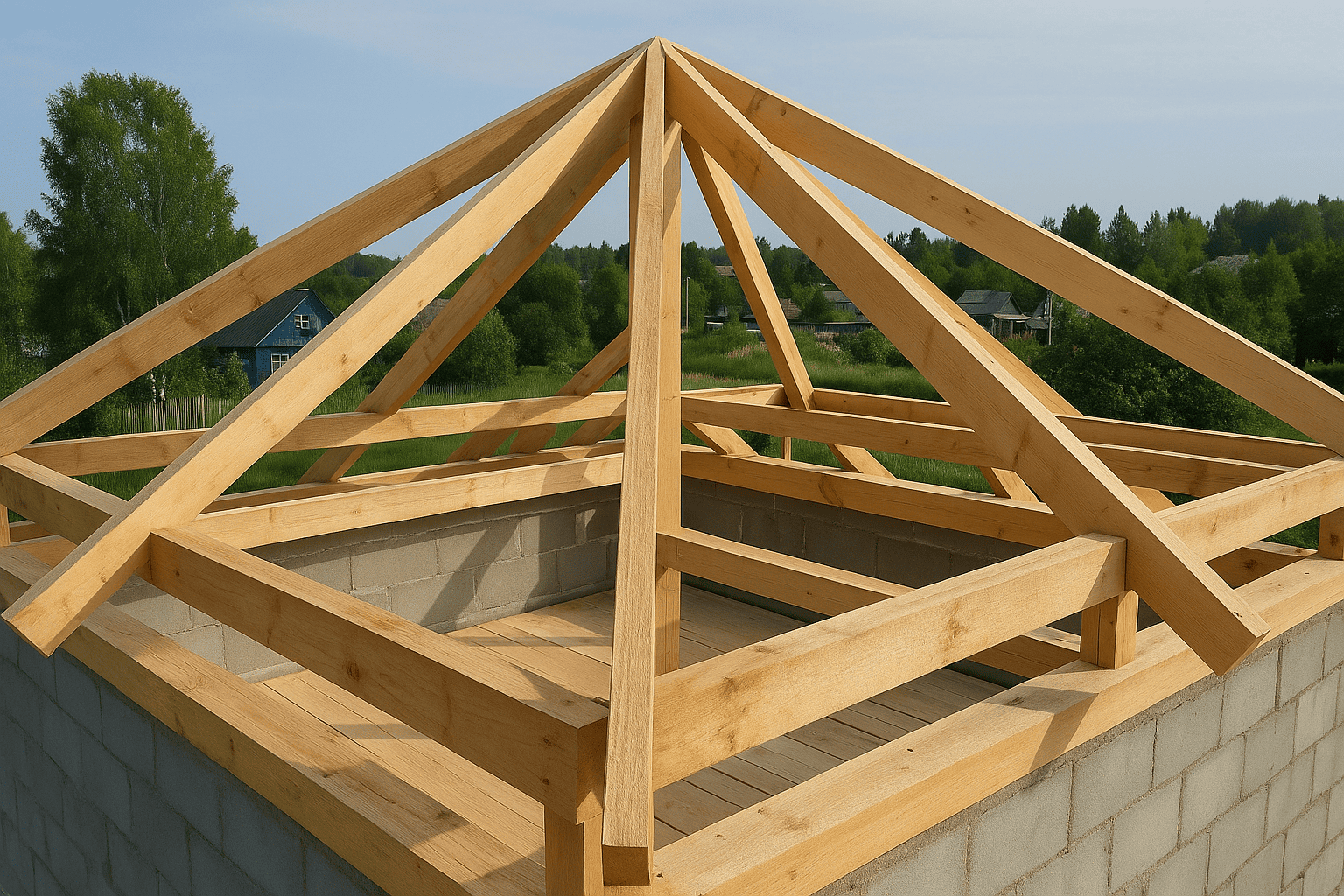

Каркас шатровой крыши формируется из четырёх основных диагональных балок, соединённых вершиной. Между ними монтируются нарожники, образующие поверхность скатов.
В зависимости от площади и материала кровли, к каркасу могут добавляться:
- промежуточные стойки;
- горизонтальные ригели;
- укосины для жёсткости.
Для больших крыш (>8 м по диагонали) вершину усиливают металлическим узлом или деревянной крестовиной.
Монтаж каркаса выполняется по схеме:
- установка мауэрлата;
- сборка центральной опоры (если есть);
- установка накосных ног;
- фиксация нарожников;
- монтаж конькового узла;
- обрешётка и контробрешётка под кровлю.
Как сделать шатровую крышу своими руками
Пошаговая инструкция:
- Разметка и мауэрлат — брус 150×150 мм укладывается по периметру стен, выравнивается по уровню.
- Монтаж центральной стойки — временно задаёт высоту вершины.
- Установка накосных стропил — фиксируются в вершине и опираются на углы мауэрлата.
- Монтаж нарожников — укороченные ноги заполняют пространство между диагоналями.
- Усиление затяжками и ригелями — для предотвращения распора.
- Обрешётка — доска 25×100 мм с шагом 300–350 мм.
- Укладка гидроизоляции и кровельного покрытия.
Для упрощения работы можно собрать верхний узел на земле, а затем поднять его краном или лебёдкой.
Материалы для шатровой кровли
Для покрытия шатровой крыши подойдут:
- металлочерепица — лёгкая, простая в монтаже;
- гибкая черепица — оптимальна для сложной геометрии;
- фальцевая кровля — долговечна, но требует опыта;
- натуральная черепица — красиво, но увеличивает нагрузку.
Важно учитывать, что при укладке на наклонные скаты расход материала возрастает на 10–15% из-за подрезки и нахлёстов.
Как рассчитать площадь шатровой крыши
Площадь шатровой кровли определяется суммой площадей четырёх одинаковых треугольников.
Формула:
S = 2 × a × h₁
где
a — длина стороны основания,
h₁ — высота ската (перпендикуляр от вершины к основанию).
Полученная площадь используется для расчёта кровельного покрытия, обрешётки и утеплителя.
Примеры и фото шатровых крыш
Шатровые крыши встречаются не только в частных домах, но и в архитектуре малых форм — павильонов, ротонд, беседок.
Современные проекты совмещают классическую пирамидальную форму с элементами панорамного остекления и вторым светом.
На фото видно, как аккуратно сходятся скаты в одной точке, а диагональные стропила создают выразительный рисунок внутри помещения.
Плюсы и минусы шатровой конструкции
Преимущества:
- высокая ветроустойчивость;
- равномерная нагрузка на стены;
- эстетичный внешний вид;
- простая гидроизоляция и отсутствие фронтонов.
Недостатки:
- сложный расчёт и подгонка углов;
- невозможность устройства полноценного чердака;
- повышенный расход пиломатериала при подрезке.
Тем не менее, шатровая кровля — одно из самых надёжных решений для квадратных и симметричных зданий.
Расчёт шатровой крыши — пример
Дом 8×8 м, угол наклона 35°.
- Высота вершины — 2,8 м.
- Длина накосных стропил — около 5,6 м.
- Количество нарожников — 8–10 на каждую диагональ.
- Сечение стропил — 50×150 мм.
- Расстояние между рядами — 60 см.
Для такой конструкции достаточно древесины 3 м³, а площадь кровли составит примерно 70 м².
Заключение
Шатровая крыша — надёжная и эстетичная конструкция, идеально подходящая для квадратных домов и беседок.
Главная сложность при монтаже — точный расчёт и симметрия стропильной системы.
При соблюдении технологии такая кровля служит десятилетиями, не требуя ремонта.
Если проектировать шатровую крышу самостоятельно, рекомендуется выполнить предварительный чертёж и расчёт длины стропил, а также воспользоваться онлайн-калькулятором.
