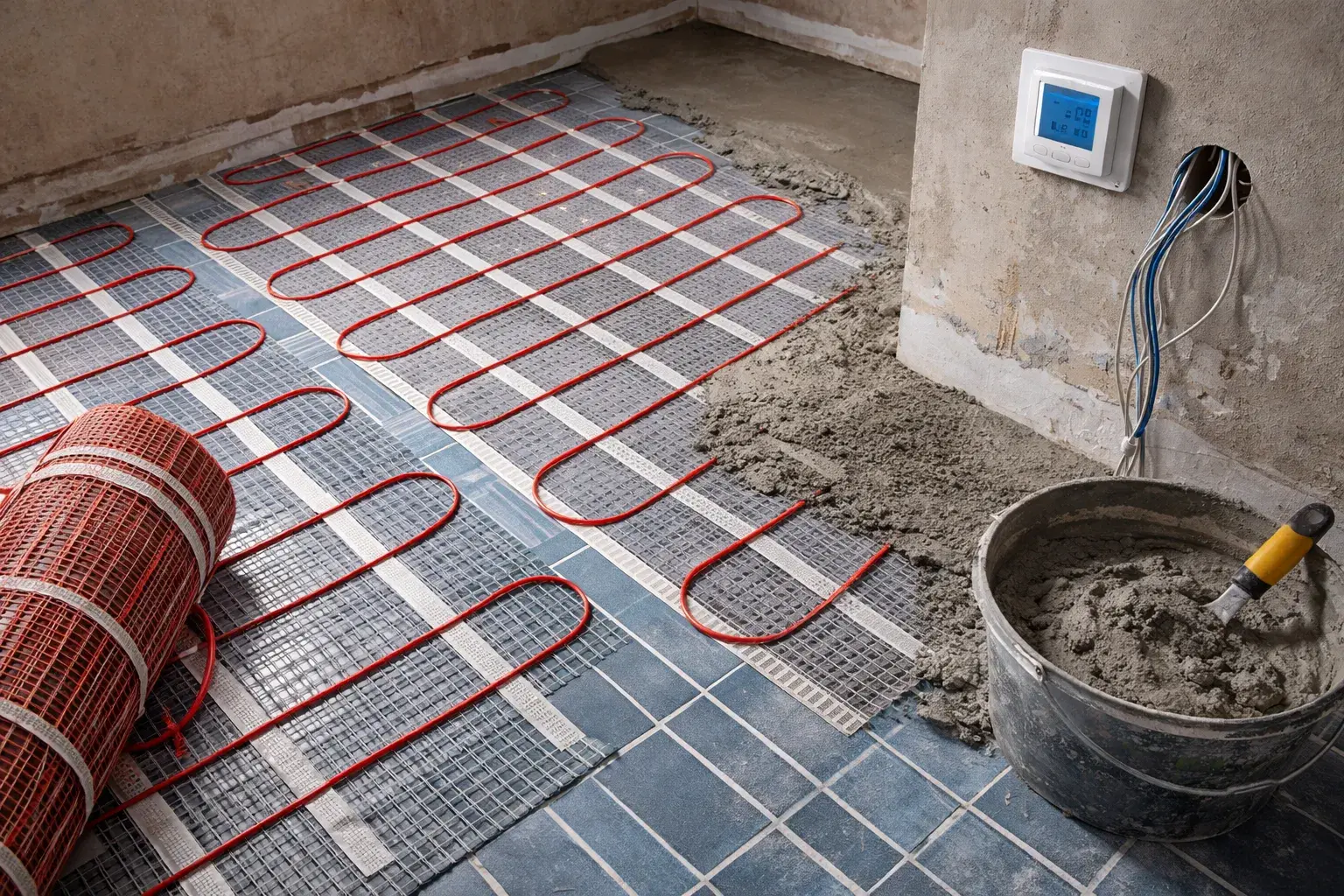

Электрический теплый пол своими руками: схема, устройство и монтаж
Пошагово объясняем, как сделать электрический теплый пол своими руками: устройство системы, схема укладки, пирог пола, монтаж под плитку и в стяжку, базовое подключение и типичные ошибки.
Электрический теплый пол давно перестал быть редким решением только для дорогого ремонта. Сегодня его устанавливают в квартирах, частных домах, ванных комнатах, кухнях, прихожих и даже на лоджиях. Популярность системы объяснима: она не требует подключения к водяному контуру отопления, быстро прогревает поверхность, дает комфортную температуру под ногами и подходит для локального или основного обогрева помещения. Именно поэтому запросы вроде схема теплого пола электрического, схема электрического теплого пола, устройство электрического теплого пола и электрический теплый пол своими руками пошаговая инструкция стабильно остаются востребованными.
Но на практике многие сталкиваются с одной и той же проблемой: информации много, а действительно понятной логики монтажа мало. Одни материалы рассказывают только про подключение, другие — только про укладку под плитку, третьи — вообще смешивают кабельный, матовый и пленочный пол в одной схеме. В результате человек не понимает, из чего состоит электрический теплый пол, какой у него пирог, какое нужно основание, как выглядит схема укладки и в какой последовательности выполнять монтаж.
В этой статье разберем электрический теплый пол системно: как он устроен, какие элементы входят в систему, как выглядит схема электрического теплого пола, каким должен быть пирог пола, как подготовить основание, как выполнить монтаж своими руками и на какие ошибки нужно обратить внимание до заливки стяжки или укладки плитки.
Что такое электрический теплый пол и как он устроен
Электрический теплый пол — это система обогрева, в которой тепло вырабатывается за счет прохождения электрического тока через нагревательный элемент. В зависимости от типа системы таким элементом может быть греющий кабель, кабельный мат или пленочный нагревательный элемент. Для большинства капитальных решений под плитку или в стяжку чаще всего рассматривают именно кабельный или матовый вариант.
Если объяснять простыми словами, то устройство электрического теплого пола включает несколько обязательных частей. Есть нагревательный элемент, который выделяет тепло. Есть датчик температуры пола, который контролирует нагрев. Есть терморегулятор, через который задается режим работы. Есть основание, на которое укладывается система, и верхний слой — стяжка, плиточный клей или покрытие пола. Все вместе это и образует рабочую конструкцию.
Когда ищут устройство теплого пола электрического или как устроен электрический теплый пол, обычно хотят понять не только принцип работы, но и состав системы в разрезе. Это действительно важно, потому что ошибки чаще всего начинаются именно на уровне конструкции пола: забывают про основание, неправильно делают теплоизоляцию, укладывают кабель без нужного слоя, слишком рано включают обогрев после заливки.
Из чего состоит электрический теплый пол
Чтобы схема теплого пола электрического была понятной, нужно разобрать все элементы по порядку.
Сначала идет основание. Это может быть бетонная плита перекрытия, черновая стяжка или другое прочное и ровное основание. Оно должно выдерживать нагрузку, не иметь сильных перепадов и быть подготовленным под укладку системы.
Следующий слой зависит от конкретной конструкции. Во многих случаях используют теплоизоляцию или отражающий слой, чтобы уменьшить потери тепла вниз. Особенно это важно на холодных основаниях, над неотапливаемыми помещениями, в частных домах и на первых этажах.
Далее идет сам нагревательный элемент. Если это кабельный теплый пол, кабель укладывают по заданной схеме с нужным шагом. Если это нагревательные маты, элемент уже закреплен на сетке, и монтаж идет быстрее. Именно этот слой отвечает за нагрев поверхности.
Обязательно устанавливается датчик температуры пола. Обычно его помещают в гофрированную трубку и выводят в зону между витками кабеля или между линиями мата. Благодаря этому датчик можно заменить без вскрытия пола, если он выйдет из строя.
Затем система подключается к терморегулятору. Терморегулятор управляет нагревом, включает и выключает питание, ориентируясь на температуру пола или воздуха в помещении.
Сверху идет защитный и распределяющий слой. Для кабеля это, как правило, стяжка. Для матов под плитку — слой плиточного клея. После этого укладывается финишное покрытие: плитка, керамогранит или другое совместимое покрытие.
Так выглядит базовое устройство электрического теплого пола и именно поэтому запросы из чего состоит теплый пол электрический и электрический теплый пол устройство относятся не только к кабелю, но и ко всему пирогу пола.
Схема электрического теплого пола
Если говорить о схеме в общем виде, то электрический теплый пол состоит из двух взаимосвязанных частей: конструктивной и электрической.
Конструктивная схема показывает слои пола. Снизу вверх это основание, при необходимости теплоизоляция, крепеж или монтажная сетка, нагревательный элемент, датчик температуры, слой клея или стяжки и финишное покрытие. Именно эта схема отвечает на запросы схема теплого пола электрического, схема электрического теплого пола и электрический теплый пол схема.
Электрическая схема показывает, как связаны между собой нагревательный элемент, терморегулятор, датчик температуры и питание. На этой странице мы разбираем ее в базовом виде, без глубокого ухода в отдельный кластер подключения. Логика такая: питание подается на терморегулятор, от него уходит линия на нагревательный контур, а датчик температуры подключается к соответствующим клеммам терморегулятора. Дополнительно систему защищают автоматом и, как правило, УЗО.
Очень важно не путать эти две схемы. Когда человек ищет электрическая схема теплого пола, ему может быть нужна именно электрическая часть. А когда ищет схема укладки электрического теплого пола, речь уже идет о размещении кабеля или матов по поверхности пола.
Пирог электрического теплого пола
Пирог электрического теплого пола — это последовательность слоев, которые обеспечивают надежную работу системы и равномерный нагрев поверхности. Правильный пирог важен не меньше, чем сам кабель или терморегулятор.
Для кабельного пола в стяжку конструкция обычно выглядит так: прочное основание, при необходимости слой теплоизоляции, затем монтажная лента или крепежная система, нагревательный кабель, датчик температуры, стяжка и финишное покрытие. В зависимости от проекта между слоями могут использоваться грунтовки, армирующие элементы и дополнительные материалы.
Для электрических матов под плитку пирог обычно проще. На ровное подготовленное основание укладывают маты, затем устанавливают датчик температуры, после чего систему закрывают плиточным клеем и монтируют плитку. В этом случае общая толщина пола получается меньше.
Запросы электрический теплый пол пирог, пирог электрического теплого теплого пола и пирог теплого электрического пола как раз связаны с желанием понять, какие слои нужны в конкретной ситуации. Здесь нельзя действовать по принципу «чем проще, тем лучше». Если убрать важный слой или нарушить последовательность, можно получить неравномерный нагрев, перерасход электроэнергии или повреждение нагревательного элемента.
Какие бывают виды электрического теплого пола
Перед монтажом нужно понимать, какой именно тип системы вы устанавливаете. Условно основные варианты такие.
Кабельный теплый пол. Это классический вариант, при котором нагревательный кабель укладывается по заданной схеме и затем закрывается стяжкой или слоем раствора. Такой способ часто применяют, когда нужно сделать полноценную конструкцию пола и равномерно распределить тепло.
Нагревательные маты. Это тонкий кабель, уже закрепленный на сетке с определенным шагом. Такой вариант удобен под плитку, когда хочется сократить высоту конструкции и упростить монтаж.
Пленочный теплый пол. Чаще используется под сухие покрытия и в других сценариях монтажа. Он относится к электрическим системам, но по конструкции и применению отличается от кабеля и матов.
В рамках этой статьи основной упор делаем на кабельные системы и маты, потому что именно они чаще всего попадают под запросы схема укладки электрического теплого пола, технология монтажа электрического теплого пола и электрический теплый пол своими руками.
Схема укладки электрического теплого пола
Схема укладки теплого пола электрического должна быть продумана до начала монтажа. Нельзя просто раскатать кабель или мат по всей площади комнаты без учета мебели, сантехники, бытовой техники и зон без обогрева.
Во-первых, нагревательные элементы не укладывают под стационарную мебель без ножек, ванны, душевые поддоны, крупную бытовую технику и другие зоны, где тепло не сможет нормально отдаваться в помещение. Это приводит к локальному перегреву.
Во-вторых, нужно соблюдать отступы от стен. Обычно по периметру оставляют свободную зону. Также не следует располагать кабель слишком близко к другим нагревательным приборам или трубам.
В-третьих, при кабельной системе важно выдерживать шаг укладки. Слишком маленький шаг повышает удельную мощность и может привести к перегреву, а слишком большой даст холодные полосы.
В-четвертых, место установки датчика температуры нужно определить заранее. Его обычно размещают в гофротрубке между соседними линиями нагревательного элемента, чтобы он считывал реальную температуру пола.
Когда ищут схема раскладки теплого пола электрического или раскладка электрического теплого пола, как раз имеют в виду правильное размещение контура по площади, а не только сам факт его наличия.
Основание под электрический теплый пол
Основание под электрический теплый пол должно быть прочным, чистым и достаточно ровным. Если на поверхности есть крупные перепады, трещины, отслаивающиеся участки или мусор, качественный монтаж невозможен.
Перед укладкой систему нельзя монтировать на пыльное, рыхлое или непрочное основание. Сначала поверхность очищают, при необходимости выравнивают, грунтуют и только потом приступают к дальнейшим работам. Если проект требует теплоизоляции, основание должно позволять надежно уложить и закрепить этот слой.
Запросы основание под электрический теплый пол и основание под теплый пол электрический важны не просто для теории. Ошибки на этом этапе часто приводят к растрескиванию слоя сверху, плохой фиксации кабеля или неравномерному нагреву. Даже дорогой комплект теплого пола не спасет ситуацию, если основание подготовлено плохо.
Монтаж электрического теплого пола своими руками: пошаговая инструкция
Теперь разберем последовательность монтажа. Именно этот раздел отвечает на запрос электрический теплый пол своими руками пошаговая инструкция.
Шаг 1. Подготовка основания
Основание очищают от мусора, пыли и остатков старых материалов. При необходимости выполняют выравнивание. Если поверхность сильно неровная, сначала делают подготовительную стяжку. После этого основание грунтуют.
Шаг 2. Подготовка места под терморегулятор
Заранее определяют место установки терморегулятора на стене. Обычно его располагают на удобной высоте. К этой точке подводят питание, а также делают штробу или канал под провода нагревательного элемента и датчика температуры.
Шаг 3. Укладка теплоизоляции
Если конструкция этого требует, укладывают теплоизоляционный слой. Он уменьшает потери тепла вниз и делает систему более эффективной. Особенно это актуально на холодных перекрытиях и в частных домах.
Шаг 4. Разметка схемы укладки
На полу размечают зоны, где будет лежать нагревательный элемент, и участки, которые остаются свободными. Сразу отмечают места под стационарную мебель, сантехнику и бытовую технику.
Шаг 5. Монтаж кабеля или матов
Если это кабельный теплый пол, кабель раскладывают по расчетной схеме и закрепляют на монтажной ленте или сетке. Если используются маты, их раскатывают по поверхности, при необходимости аккуратно разворачивая сетку без повреждения кабеля.
Шаг 6. Установка датчика температуры
Датчик помещают в гофрированную трубку и укладывают между линиями нагревательного элемента. Важно, чтобы трубка была уложена без резких изгибов, иначе при необходимости датчик не получится заменить.
Шаг 7. Проверка системы
До заливки и укладки плитки обязательно проверяют сопротивление нагревательного элемента и датчика, сверяют значения с паспортными данными и убеждаются, что кабель не поврежден. Это обязательный этап.
Шаг 8. Заливка стяжки или нанесение клея
Для кабельного пола выполняют заливку стяжки. Для матов под плитку используют слой плиточного клея. На этом этапе важно не повредить нагревательный элемент инструментом и не оставить пустот.
Шаг 9. Укладка финишного покрытия
После набора прочности стяжки или высыхания клея выполняют укладку покрытия. Для электрического теплого пола особенно часто используют плитку и керамогранит, потому что они хорошо передают тепло.
Шаг 10. Первый запуск
Включать систему сразу после заливки нельзя. Нужно дождаться полного высыхания и набора прочности слоя. Ранний запуск — одна из самых распространенных ошибок.
Так выглядит базовая технология монтажа электрического теплого пола своими руками.
Монтаж электрического теплого пола под плитку
Под плитку чаще всего используют нагревательные маты или тонкий кабель. Это удобно, потому что не нужно сильно поднимать уровень пола, а сама система хорошо работает с плиточным покрытием.
Схема теплого пола электрического под плитку обычно проще, чем кабельного пола в полноценную стяжку. На подготовленное основание укладывают маты, монтируют датчик температуры, затем все закрывают клеевым слоем и сверху укладывают плитку. Но простота не означает, что можно игнорировать правила монтажа. Нельзя укладывать маты внахлест, резать кабель, ставить датчик в неправильной зоне или включать систему до полного высыхания клея.
Именно этот блок особенно важен под запросы схема укладки теплого пола электрического под плитку, монтаж электрического теплого пола под плитку технология укладки и теплый пол электрический своими руками под плитку.
Электрический теплый пол в стяжку
Если используется греющий кабель, его часто монтируют в стяжку. Такой вариант дает надежную конструкцию и хорошее распределение тепла, но требует большей толщины пола и более долгого цикла работ.
Электрический теплый пол в стяжку подходит там, где делается капитальный ремонт или новое устройство пола. Кабель раскладывают по схеме, фиксируют, проверяют, после чего заливают раствором. Толщина слоя должна быть достаточной для защиты кабеля и равномерного распределения тепла, но без излишнего утолщения конструкции.
Запросы электрический теплый пол в стяжку, монтаж электрического теплого пола в стяжку и укладка электрического теплого пола в стяжку как раз относятся к этому сценарию. Здесь особенно важно не нарушить технологию, не включать систему раньше времени и не допускать пустот в растворе.
Базовая схема подключения электрического теплого пола
Хотя эта статья не заточена только под подключение, базовую логику нужно дать. Нагревательный элемент подключается к терморегулятору, а сам терморегулятор — к питающей линии. Датчик температуры также подключается к терморегулятору. Через него система управляет нагревом и поддерживает заданный режим.
На практике схема подключения теплого пола электрического зависит от конкретной модели терморегулятора и комплекта пола. Поэтому при реальном монтаже всегда ориентируются на схему производителя. Но общий принцип остается одинаковым: питание, терморегулятор, датчик и нагревательный контур работают как одна система.
Если нужен отдельный подробный материал под ключи схема подключения электрического теплого пола, подключение теплого пола к электричеству и схема подключения теплого пола к электричеству с терморегулятором, лучше делать отдельную статью, чтобы не смешивать интенты слишком сильно.
Частые ошибки при монтаже
Даже качественный комплект можно испортить неправильной установкой. Самые частые ошибки такие.
Первая — укладка нагревательного элемента под мебель без ножек и стационарные предметы. В этих зонах тепло не уходит нормально, и система может перегреваться.
Вторая — неправильный шаг укладки кабеля. Это приводит либо к перегреву, либо к неравномерному прогреву поверхности.
Третья — отказ от проверки системы до заливки. Если кабель поврежден, после стяжки ремонт будет очень сложным.
Четвертая — неправильная установка датчика температуры. Если он лежит слишком близко к кабелю или в неверной зоне, терморегулятор будет получать искаженные данные.
Пятая — включение теплого пола до полного высыхания стяжки или клея. Это может привести к трещинам и повреждению конструкции.
Шестая — плохое основание под электрический теплый пол. Неровности, мусор, слабый слой снизу и отсутствие подготовки снижают качество всей системы.
Седьмая — отсутствие отдельной защиты линии. Электрический теплый пол требует правильного подключения и соблюдения норм электробезопасности.
Как работает электрический теплый пол после монтажа
После запуска система начинает нагревать напольную конструкцию за счет работы кабеля или другого нагревательного элемента. Датчик температуры передает информацию терморегулятору, а тот регулирует включение и выключение нагрева. Благодаря этому пол не перегревается и поддерживает нужную температуру.
Принцип работы электрического теплого пола довольно простой: электричество преобразуется в тепло, тепло передается через стяжку или клеевой слой на финишное покрытие, а затем в помещение. При этом именно терморегулятор делает систему удобной и экономичной. Без него пол либо будет работать неэффективно, либо потеряет часть своего смысла как управляемая система комфорта.
Поэтому запросы как работает электрический теплый пол, принцип работы электрического теплого пола и электрический теплый пол как работает важны не только на этапе выбора, но и для правильной эксплуатации.
Часто задаваемые вопросы
Что лучше для монтажа под плитку — кабель или маты
Для плитки чаще выбирают маты, потому что они проще в укладке и требуют меньшей толщины слоя. Кабель тоже подходит, но его чаще используют в более капитальных конструкциях.
Можно ли укладывать электрический теплый пол в стяжку
Да, это один из самых распространенных вариантов для кабельной системы. Главное — соблюдать технологию монтажа и не включать пол до полного высыхания раствора.
Какой должен быть пирог электрического теплого пола
Это зависит от типа системы, но в целом он включает основание, при необходимости теплоизоляцию, нагревательный элемент, датчик температуры, слой стяжки или клея и финишное покрытие.
Нужна ли теплоизоляция
Во многих случаях да. Особенно если снизу холодное перекрытие, неотапливаемое помещение или грунт. Теплоизоляция уменьшает потери тепла вниз.
Когда можно включать теплый пол после монтажа
Только после полного высыхания стяжки или клея. Точный срок зависит от материалов, но спешить нельзя.
Где нельзя укладывать электрический теплый пол
Под стационарную мебель без ножек, под крупную бытовую технику и в зоны, где тепло не сможет нормально рассеиваться.
Вывод
Электрический теплый пол — это удобная и эффективная система обогрева, которую можно установить своими руками, если понимать ее конструкцию и соблюдать технологию монтажа. Основой успеха здесь являются не только качественный кабель или маты, но и правильная схема электрического теплого пола, хорошее основание, продуманный пирог пола, корректная схема укладки и обязательная проверка системы до заливки.
Если коротко, правильный монтаж выглядит так: подготовили основание, продумали схему, уложили нагревательный элемент, установили датчик, проверили систему, закрыли ее стяжкой или клеем и только после полного высыхания выполнили первый запуск. Именно такой подход позволяет получить надежный, безопасный и долговечный электрический теплый пол.
