Как подключить дифавтомат: схемы подключения в щитке, однофазной и трехфазной сети
Разбираем, как правильно подключить дифавтомат в щитке на 220 и 380 В, как он работает, нужен ли PE-проводник, будет ли устройство работать без заземления и какие ошибки чаще всего допускают при монтаже.
Дифавтомат — одно из самых востребованных устройств защиты в квартирном и частном электрощите. Пользователи ищут, как подключить дифавтомат, какая схема подключения дифавтомата считается правильной, будет ли он работать без заземления и можно ли использовать его как вводной аппарат. Интерес к теме понятен: ошибка в подключении здесь приводит не просто к некорректной работе щитка, а к ложным срабатываниям, отсутствию защиты от утечки или даже к опасной эксплуатации электропроводки.
Ниже разберем, как подключить дифференциальный автомат в однофазной и трехфазной сети, как выполняется подключение дифавтомата в щитке, чем отличается схема с заземлением от варианта без PE-проводника, где ставить устройство и каких ошибок нельзя допускать при монтаже.
Что такое дифавтомат и как он работает
Прежде чем переходить к монтажу, важно понять, дифавтомат как работает и чем он отличается от обычного автомата или УЗО. Дифференциальный автомат совмещает в одном корпусе сразу две функции: защиту от короткого замыкания и перегрузки, как у автоматического выключателя, и защиту от тока утечки, как у УЗО.
Именно поэтому принцип работы дифавтомата основан сразу на двух механизмах. Первый отслеживает токовую перегрузку и короткое замыкание, второй контролирует равенство токов в фазном и нулевом проводниках. Если часть тока уходит по постороннему пути, например через поврежденную изоляцию, корпус прибора или человека, устройство фиксирует дисбаланс и отключает линию.
Когда спрашивают, диф автомат принцип работы и действия в чем заключается, ответ простой: он сравнивает ток, уходящий по фазе, с током, возвращающимся по нулю. Если значения различаются сверх допустимого порога, например 10, 30, 100 или 300 мА в зависимости от модели, происходит отключение. Поэтому устройство дифавтомата особенно полезно там, где требуется одновременно защита линии и защита человека от поражения током.
Чем дифавтомат отличается от УЗО и автомата
На практике часто путают УЗО, автомат и дифавтомат. Обычный автомат защищает кабель и нагрузку от сверхтока, но не реагирует на утечку. УЗО реагирует на утечку, но не защищает от короткого замыкания и перегрузки. Дифавтомат объединяет обе функции.
Это удобно, когда в щитке мало места или когда нужно выделить отдельную линию под конкретную нагрузку: бойлер, стиральную машину, группу розеток, санузел, уличную линию. Поэтому подключение дифференциального автомата часто выбирают вместо связки «автомат плюс УЗО». Но у обоих решений есть свои плюсы: отдельные устройства проще диагностировать и заменять, а дифавтомат экономит место и упрощает сборку.
Где ставить дифавтомат и можно ли использовать его как вводной
Один из частых вопросов — где ставить дифавтомат. Универсального ответа нет: многое зависит от схемы щита, типа сети, числа линий и требуемой селективности. Устройство можно ставить на отдельную отходящую линию, на группу линий либо на вводе.
Можно ли использовать дифавтомат как вводной автомат? Да, технически можно, но решение должно быть обоснованным. Если на ввод ставится один общий аппарат, он защищает всю сеть дома или квартиры, однако при утечке на любой линии отключится весь объект. Поэтому в современных щитах чаще делают разделение: вводной автомат, а далее отдельные УЗО или дифавтоматы на группы. В некоторых случаях дифавтомат на вводе оправдан, например в небольшом дачном доме с минимальным количеством линий.
Можно ли ставить дифавтомат на вводе после счетчика? Да, такой вариант применяется часто. А вот установка до счетчика зависит уже не от удобства монтажа, а от схемы учета и требований энергоснабжающей организации. Самовольно менять вводной узел нельзя.
Если говорить проще, куда ставить дифавтомат, то наиболее логичные точки такие: на влажные помещения, линии розеток, уличные группы, бойлер, стиральную машину, посудомойку, теплый пол и другие цепи, где риск утечки выше обычного.

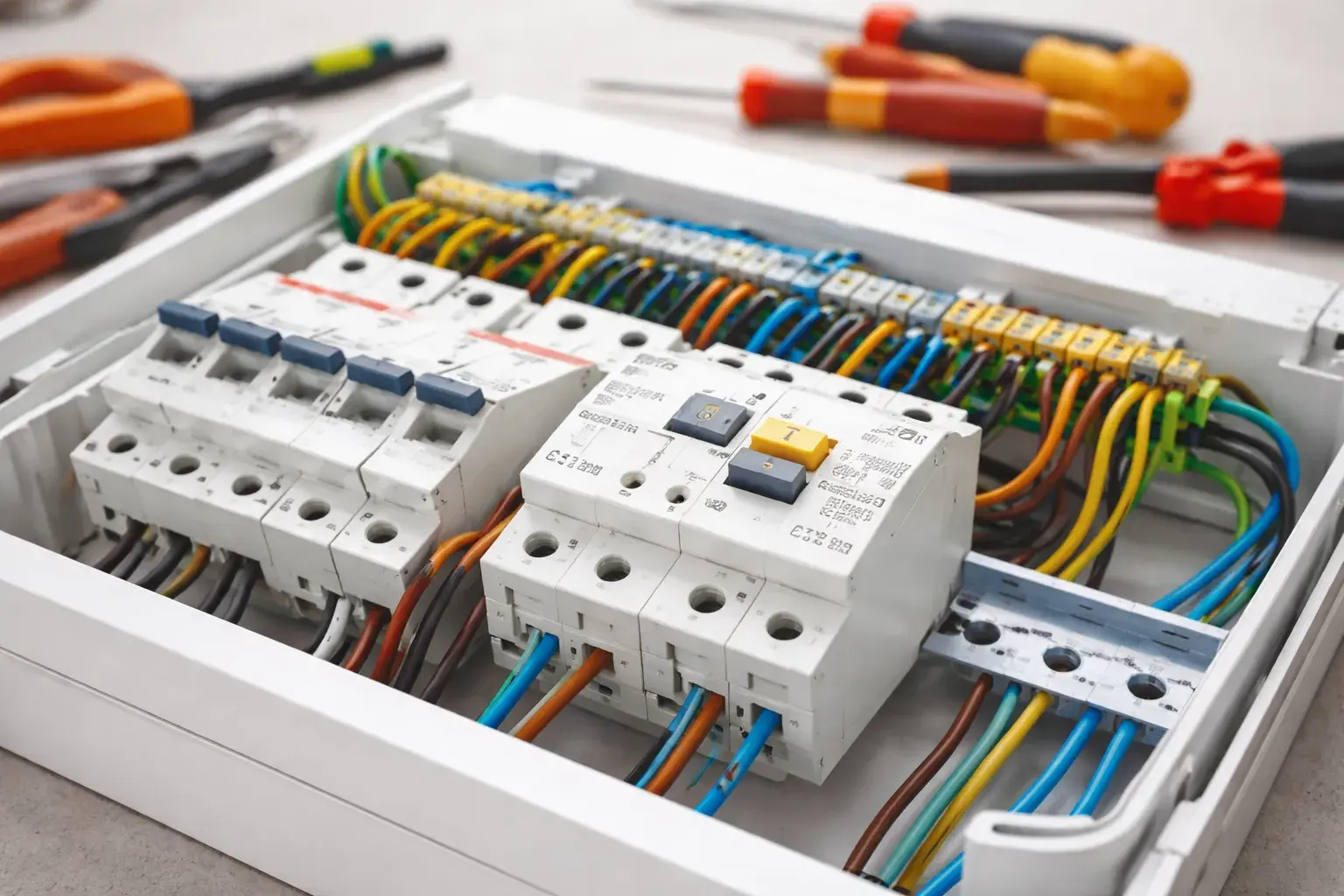

Как правильно подключить дифавтомат в щитке
Теперь к практике. Вопрос, как правильно подключить дифавтомат в щитке, требует не только знания схемы, но и соблюдения правил электробезопасности. Перед любой работой питание должно быть снято, а отсутствие напряжения — проверено исправным прибором.
Подключение дифавтомата в щитке обычно выполняют на DIN-рейке. Сначала аппарат защелкивают на рейку, затем подводят питающие проводники и отходящую линию. На большинстве устройств верхние клеммы предназначены для ввода, а нижние — для выхода на нагрузку. Иногда допускается подача снизу вверх, но только если это прямо разрешено производителем и указано на корпусе либо в паспорте. Если такой информации нет, лучше придерживаться классической схемы: питание сверху, нагрузка снизу.
Главное правило такое: и фазный, и нулевой рабочий проводник защищаемой линии должны проходить через один и тот же дифавтомат. Нельзя завести фазу через устройство, а ноль взять с общей шины другой группы. Нельзя также объединять нули после разных дифавтоматов. Именно это чаще всего становится причиной ложных срабатываний.
Когда спрашивают, как подключить дифавтомат в щитке на 220 вольт правильно, ответ сводится к четырем шагам:
Сначала на вход аппарата подают фазу и ноль от питающей линии. Затем с выходных клемм выводят фазу и ноль на защищаемую цепь. После этого PE-проводник, если он есть, подключают не к дифавтомату, а на отдельную шину заземления. В конце выполняют проверку затяжки клемм, маркировки проводов и тест кнопкой «Т».
Именно так выглядит правильное подключение дифавтомата в бытовом щите.
Схема подключения дифавтомата в однофазной сети
Подключение дифавтомата в однофазной сети — самый распространенный случай для квартиры, дачи и частного дома. Здесь используется двухполюсный аппарат, через который проходят фаза и ноль. Схема подключения дифавтомата в однофазной сети довольно проста: от вводной линии фаза и ноль заводятся на вход устройства, а с выхода уходят на нагрузку.
Если в щите несколько групп, на каждую линию можно поставить свой аппарат. Такой подход удобен тем, что при аварии отключается только проблемная цепь. Например, сработал дифавтомат в ванной — кухня, освещение и другие комнаты продолжают работать.
Схема подключения однофазного дифавтомата требует особенно аккуратной работы с нулевыми проводниками. Каждый защищаемый контур должен иметь свой ноль, проходящий строго через свой аппарат. После него этот ноль не должен смешиваться с нулями других групп. Нарушение этого правила — самая типичная ошибка при сборке щита с несколькими дифавтоматами.
Если нужно понять, как подключается дифавтомат в однофазной сети на практике, представьте цепочку: ввод — дифавтомат — кабель линии — розетки или оборудование. Никаких «обходных» нулей, перемычек на чужие шины и сомнительных объединений быть не должно.
Подключение дифавтомата в однофазной сети с заземлением
Подключение дифавтомата в однофазной сети с заземлением считается наиболее правильным и безопасным вариантом. В такой схеме через аппарат проходят только рабочие проводники: L и N. Защитный проводник PE через устройство не пропускается и подключается на отдельную шину заземления.
Схема подключения дифавтомата в однофазной сети с заземлением особенно актуальна для современных квартир и частных домов, где выполнена трехпроводная система. В случае повреждения изоляции корпус прибора оказывается соединен с землей, а ток утечки получает более предсказуемый путь. Это повышает общую безопасность и помогает защите сработать в аварийной ситуации быстрее и стабильнее.
Если рассматривать подключение дифавтомата в однофазной сети с заземлением в квартире, логика остается той же: фаза и ноль проходят через аппарат, а PE уходит на свою шину и далее к розеткам и корпусам оборудования. В частном доме схема аналогична, но дополнительно важно убедиться, что контур заземления действительно исправен, а не существует только на бумаге.
Подключение дифавтомата без заземления: будет ли он работать
Один из самых частых и спорных вопросов — дифавтомат работает без заземления или нет. Да, будет. Дифавтомат без заземления способен выполнять свою основную функцию — реагировать на разницу токов в фазе и нуле. Для его работы обязательны фазный и нулевой рабочий проводник, а наличие PE не является техническим условием включения.
Поэтому если спрашивают, будет ли дифавтомат работать без заземления, правильный ответ такой: работать будет, но система защиты в целом останется менее безопасной, чем в сети с корректно выполненным заземлением. Отсутствие PE не отменяет защиту от утечки, однако в ряде аварийных сценариев поведение сети оказывается менее предсказуемым, а риск поражения током выше.
Как подключить дифавтомат без заземления? Почти так же, как и в обычной однофазной сети, только без подключения защитного проводника. На вход подаются фаза и ноль, на выход уходят фаза и ноль защищаемой линии. Схема подключения дифавтомата без заземления не предполагает никаких перемычек на корпус, «зануления» на клеммах прибора или других кустарных решений.
Особенно важно не пытаться заменить отсутствующее заземление перемычкой между N и PE после дифавтомата. Это грубая ошибка. Если в старом жилом фонде сеть двухпроводная, подключение дифавтомата в однофазной сети без заземления выполняют именно как двухпроводную схему — без имитации земли.
Когда спрашивают, сработает ли дифавтомат без заземления, ответ тоже положительный: да, сработает, если возникнет ток утечки и появится дисбаланс между фазой и нулем. Но наличие полноценного заземления все равно остается крайне желательным.
Как подключить несколько дифавтоматов в одном щитке
Если щит собирается на несколько линий, важно понимать, как подключить несколько дифавтоматов в щитке правильно. Принцип здесь один: у каждого аппарата своя защищаемая цепь, а рабочий ноль этой цепи должен проходить только через свой дифавтомат.
Подключение нескольких дифавтоматов в щитке требует аккуратной организации шин и маркировки. Фазное питание можно распределять через гребенчатую шину или перемычки, если это допускается по конструкции. Но с нулями ситуация строже: после каждого аппарата должен быть свой отдельный нулевой вывод на конкретную линию. Если объединить нули двух групп после устройств, дифзащита начнет отключаться без очевидной причины.
Схема подключения дифавтоматов в щитке обычно используется там, где нужно разделить розетки кухни, санузел, бойлер, наружные линии, освещение и мощные бытовые приборы. Это удобнее и в эксплуатации, и в поиске неисправности.
Схема подключения дифавтомата в трехфазной сети
В домах с трехфазным вводом, мастерских, гаражах и небольших производственных помещениях применяется подключение дифавтомата в трехфазной сети. Для этого используют четырехполюсный аппарат, через который проходят три фазы и ноль. Если нужна схема подключения дифавтомата в трехфазной сети, логика та же, что и в однофазной: все рабочие проводники защищаемой цепи должны проходить через одно устройство.
Трехфазный дифавтомат схема подключения требует особой внимательности к маркировке клемм. На вход подаются L1, L2, L3 и N, а с выхода те же проводники уходят на нагрузку. PE, как и в однофазной сети, не проходит через устройство.
Как подключить дифференциальный автомат трехфазный правильно? Необходимо не только соблюдать маркировку фаз, но и учитывать характер нагрузки. Для трехфазных двигателей, насосов, котлов и распределительных щитов важно корректно выбрать номинальный ток, тип расцепителя и ток утечки. Ошибки здесь обходятся дороже, чем в бытовой однофазной линии.
Можно ли ставить дифавтомат на группу автоматов
Такой вопрос возникает при попытке сэкономить место и бюджет. Да, можно ли ставить дифавтомат на группу автоматов — можно, но важно понимать последствия. Если один дифавтомат стоит выше по схеме и защищает несколько обычных автоматов, то при утечке на одной из линий отключится вся группа. Это допустимое решение, но по удобству уступает схеме, где каждая важная линия имеет собственную дифзащиту.
Для небольшого щитка это иногда разумный компромисс. Но если речь идет о современной квартире или доме, чаще удобнее делить защиту по зонам: санузел, кухня, уличные линии, мощные приборы.
Нужен ли автомат перед дифавтоматом
Нужен ли автомат перед дифавтоматом — зависит от схемы и параметров аппарата. В большинстве бытовых решений отдельный автомат перед дифавтоматом не требуется, потому что сам дифавтомат уже защищает линию от сверхтока и утечки. Но в некоторых схемах до него ставят вводной автомат или другой вышестоящий защитный аппарат для селективности и общего отключения.
Если говорить практично, нужен ли автомат перед дифавтоматом в квартирной линии, то чаще нет, если устройство подобрано правильно по току, отключающей способности и условиям монтажа. Но вводной автомат на весь щит обычно все равно присутствует.
Что такое селективный дифавтомат
Селективный дифавтомат — это аппарат, который срабатывает с выдержкой времени, позволяя отключиться сначала нижестоящей защите. Такой вариант используют в сложных щитах, где важно, чтобы авария на одной линии не отключала весь объект.
Если объяснять, что такое селективный дифавтомат простыми словами, это способ обеспечить избирательность работы защиты. Селективность полезна на вводе в дом, в многоуровневых распределительных системах и там, где стоят несколько ступеней дифзащиты. В обычной квартире это требуется не всегда, но в частном доме с разветвленной сетью бывает вполне оправдано.
Типичные ошибки при подключении дифавтомата
Даже если схема подключения дифавтомата кажется понятной, на практике совершают одни и те же ошибки.
Самая распространенная — объединение нулей после разных дифавтоматов. Вторая типичная ошибка — подключение нагрузки к фазе через устройство, а нуля в обход него. Третья — путаница входа и выхода, особенно если мастер не смотрит маркировку. Еще одна проблема — неправильный выбор номинала: ставят слишком слабый или, наоборот, чрезмерно мощный аппарат, не соответствующий сечению кабеля и характеру нагрузки.
Нередко встречается и попытка «улучшить» схему при отсутствии заземления: соединить ноль и землю после аппарата, посадить защитный проводник не на шину, а на корпус щита без нормальной системы заземления, либо использовать случайные перемычки. Все это неправильно и опасно.
Отдельно стоит упомянуть слабую затяжку клемм. Даже идеально выбранная схема не спасет, если контакт греется, провод плохо зажат или используется наконечник неподходящего типа.
Как включить дифавтомат после срабатывания
Если устройство отключилось, не стоит просто поднимать рычаг обратно без проверки причины. Когда спрашивают, как включить дифавтомат после срабатывания, правильный алгоритм такой: сначала отключают все нагрузки на защищаемой линии, затем пытаются включить аппарат снова. Если он держится — проблема, скорее всего, в одном из потребителей. Если отключается сразу, нужно искать неисправность в проводке, соединениях, влажности, пробое изоляции или ошибке схемы.
Срабатывает дифавтомат не «просто так». Причины обычно следующие: реальная утечка, повреждение кабеля, сырость в розетке или распределительной коробке, неисправный прибор, смешение нулей, перегрузка или ошибка монтажа. Если после базовой проверки причина не ясна, лучше не экспериментировать, а вызвать квалифицированного электрика.
Какой порядок действий при самостоятельном монтаже
Если свести всю тему к пошаговой инструкции, то подключить дифавтомат можно по следующей последовательности.
Сначала определяют, какая линия будет защищаться, и подбирают номинал по току нагрузки, сечению кабеля и току утечки. Затем отключают питание и проверяют отсутствие напряжения. После этого устанавливают аппарат на DIN-рейку, подключают входные проводники, затем выход на линию. Если сеть с заземлением, PE подключают на отдельную шину. Далее проверяют, чтобы ноль защищаемой линии нигде не был объединен с другими нулями. После подачи питания нажимают кнопку проверки «Т» и контролируют срабатывание.
Именно такой подход позволяет не просто установить дифавтомат, а сделать это корректно и без скрытых ошибок.
Итоги
Дифавтомат — удобное и эффективное решение для защиты электрических линий от перегрузки, короткого замыкания и утечки тока. Чтобы он работал правильно, нужно не только знать, как подключить дифавтомат, но и понимать принцип работы дифавтомата, различие между схемами с заземлением и без него, а также правила разводки нулевых проводников в щитке.
Для квартиры и частного дома чаще всего используется подключение дифавтомата в однофазной сети, а для объектов с трехфазным вводом — четырехполюсные устройства. При этом ключевое правило остается неизменным: все рабочие проводники защищаемой линии должны проходить через один и тот же аппарат, а защитный проводник PE — подключаться отдельно.
Если схема вызывает хоть малейшие сомнения, лучше не рисковать. Ошибка в электрощите стоит слишком дорого, а правильно собранная защита — это не только комфорт, но и реальная безопасность дома.
